Die CNC-Blechbearbeitung hat die industrielle Fertigung grundlegend verändert. Wo früher manuelle Arbeitsgänge, Schablonen und handgeführte Werkzeuge das Bild bestimmten, übernehmen heute computergesteuerte Maschinen das Stanzen, Laserschneiden und Abkanten von Blechen mit einer Präzision, die noch vor wenigen Jahrzehnten undenkbar gewesen wäre. Für Unternehmen aus dem Maschinen- und Anlagenbau, der Automobilindustrie, der Medizintechnik und zahlreichen weiteren Branchen ist die CNC-Blechbearbeitung längst zum unverzichtbaren Fertigungsverfahren geworden. Sie verbindet höchste Maßgenauigkeit mit wirtschaftlicher Effizienz und ermöglicht sowohl die Herstellung komplexer Einzelteile als auch die reproduzierbare Serienfertigung. Die FUTRONIKA AG setzt als erfahrener Maschinenbau-Dienstleister nahe München auf modernste CNC-Technologien, um ihren Kunden Blechbauteile in höchster Qualität zu liefern.
Was ist CNC-Blechbearbeitung?
Unter CNC-Blechbearbeitung versteht man die computergesteuerte Bearbeitung von Flachblechen aus Stahl, Edelstahl, Aluminium, Kupfer oder anderen Metallen. Die Abkürzung CNC steht für „Computerized Numerical Control“ und bezeichnet die numerische Steuerung von Werkzeugmaschinen über digitale Programme. Im Gegensatz zur konventionellen Blechbearbeitung, bei der der Bediener jeden Arbeitsschritt manuell ausführt, arbeiten CNC-gesteuerte Maschinen nach exakt definierten Programmen, die aus CAD-Konstruktionsdaten abgeleitet werden. Die Bearbeitungsschritte umfassen in der Regel drei zentrale Verfahren: das CNC-Stanzen zum Erzeugen von Ausschnitten und Konturen, das CNC-Laserschneiden für hochpräzise Schnitte beliebiger Geometrien sowie das CNC-Abkanten zur dreidimensionalen Umformung flacher Bleche.
Die CNC-Blechbearbeitung beginnt stets mit der digitalen Konstruktion des gewünschten Bauteils. Aus der CAD-Zeichnung generiert eine CAM-Software die Maschinenprogramme, die sämtliche Verfahrwege, Werkzeugwechsel, Schnittparameter und Biegefolgen enthalten. Dieser durchgängig digitale Prozess ist ein wesentlicher Grund für die hohe Qualität und Reproduzierbarkeit, die CNC-Verfahren gegenüber manuellen Methoden auszeichnet. Materialstärken von 0,5 mm bis über 25 mm lassen sich je nach Verfahren und Werkstoff zuverlässig bearbeiten, wobei Toleranzen im Bereich von ±0,1 mm oder besser erreichbar sind.
CNC-Stanzen: Präzision in Serie

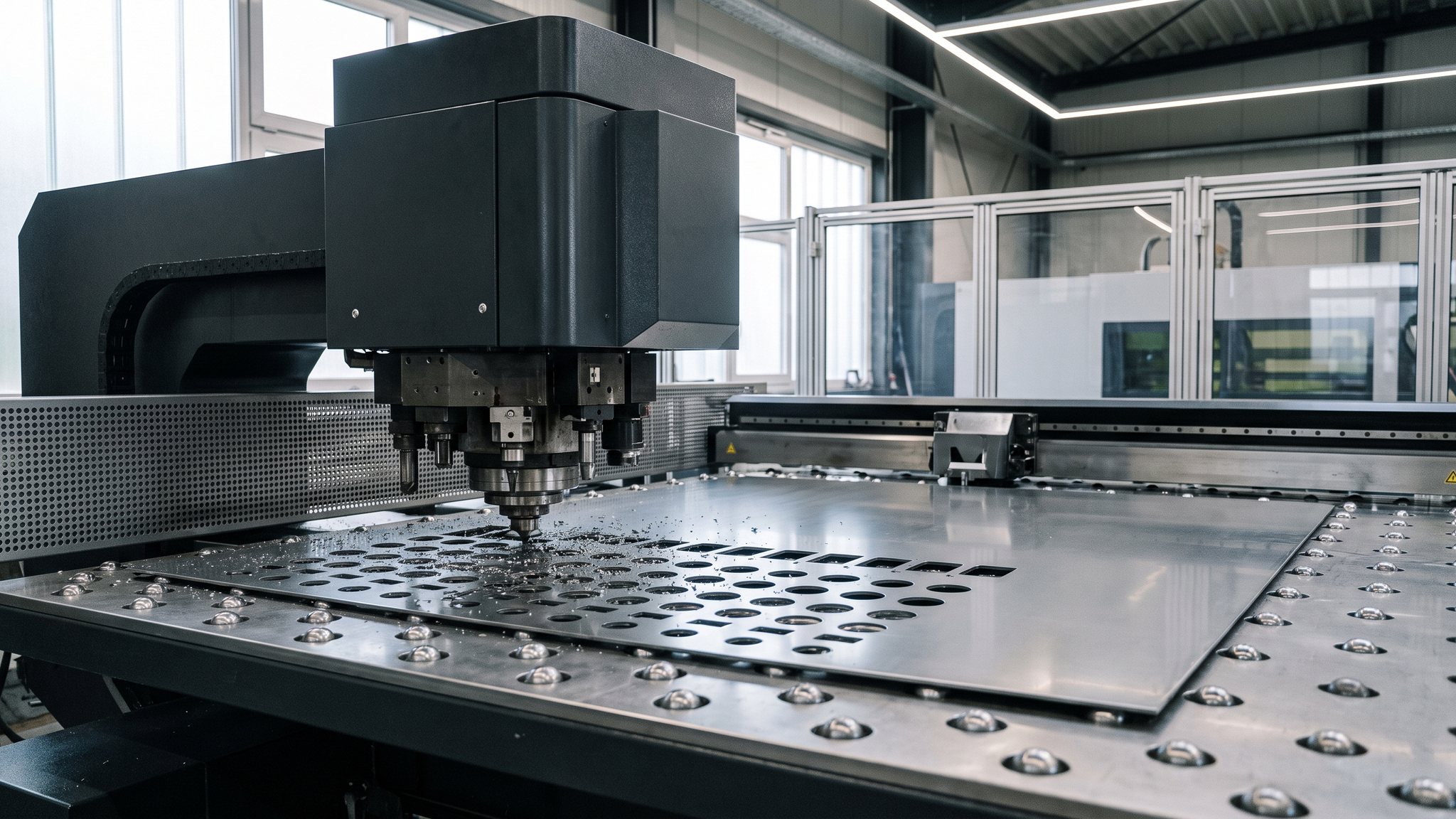

Das CNC-Stanzen ist eines der ältesten und zugleich wirtschaftlichsten Verfahren der CNC-Blechbearbeitung. Moderne CNC-Stanzmaschinen, häufig als Revolverstanzmaschinen ausgeführt, verfügen über Werkzeugmagazine mit bis zu 60 oder mehr Stanzwerkzeugen, die automatisch in die Arbeitsposition gebracht werden. Das Blech wird auf einem Koordinatentisch positioniert und in X- und Y-Richtung unter dem Stanzwerkzeug verfahren. Bei jedem Stanzhub durchdringt der Stempel das Material und erzeugt die gewünschte Kontur. Hubfrequenzen von 600 bis über 1.000 Hüben pro Minute sind bei modernen Maschinen Standard, was das CNC-Stanzen besonders für mittlere und große Stückzahlen wirtschaftlich attraktiv macht.
Neben dem reinen Ausstanzen von Löchern, Langlöchern und Freiformkonturen bietet das CNC-Stanzen weitere Bearbeitungsmöglichkeiten. Durch spezielle Werkzeuge lassen sich Umformungen wie Sicken, Kiemen, Gewindedurchzüge und Senkungen direkt im Stanzprozess erzeugen. Das sogenannte Nibbelverfahren ermöglicht es, durch überlappende Einzelhübe auch komplexe Konturen auszustanzen, die größer als das verwendete Werkzeug sind. Typische Blechstärken beim CNC-Stanzen liegen zwischen 0,5 mm und 8 mm, wobei die erreichbaren Toleranzen gemäß DIN ISO 2768 in der Regel im Bereich von ±0,1 mm liegen. Für Unternehmen, die eine zuverlässige Lohnfertigung für Stanzteile suchen, bietet die CNC-Technologie den entscheidenden Vorteil der absoluten Wiederholgenauigkeit über beliebig große Losgrößen hinweg.
CNC-Laserschneiden: Konturen ohne Grenzen
Funktionsprinzip und Lasertypen in der CNC-Blechbearbeitung
Das CNC-Laserschneiden hat die Möglichkeiten der Blechbearbeitung in den vergangenen zwei Jahrzehnten maßgeblich erweitert. Ein hochfokussierter Laserstrahl wird über eine Optik auf einen sehr kleinen Brennfleck gebündelt und schmilzt das Material entlang der programmierten Kontur auf. Ein koaxial geführter Schneidgasstrom – Stickstoff für oxidfreie Schnittkanten oder Sauerstoff für höhere Schnittgeschwindigkeiten bei Baustahl – bläst die Schmelze aus der Schnittfuge. Moderne Faserlaser haben den CO₂-Laser in vielen Anwendungsbereichen weitgehend verdrängt und erreichen bei dünnen Blechdicken sehr hohe Schnittgeschwindigkeiten; die konkreten Werte hängen jedoch von Leistung, Material, Gasart und Maschinenkonfiguration ab. Die Schnittqualität wird nach DIN EN ISO 9013 in Qualitätsbereiche eingeteilt.
Vorteile des Laserschneidens gegenüber konventionellen Trennverfahren
Der wesentliche Vorteil des CNC-Laserschneidens liegt in der nahezu unbegrenzten Konturfreiheit. Anders als beim Stanzen, das an die verfügbaren Werkzeuggeometrien gebunden ist, kann der Laser jede beliebige zweidimensionale Kontur schneiden – von einfachen Rechtecken bis hin zu filigranen Freiformkonturen mit Radien unter 0,5 mm. Die Schnittfugenbreite beträgt je nach Material und Lasertyp typischerweise 0,1 bis 0,3 mm, was eine optimale Materialausnutzung ermöglicht. Positioniergenauigkeiten von ±0,05 mm und Schnittkantenqualitäten, die häufig keine Nachbearbeitung erfordern, machen das CNC-Laserschneiden zum bevorzugten Verfahren für Präzisionsbauteile. Die berührungslose Bearbeitung bedeutet zudem, dass kein Werkzeugverschleiß im klassischen Sinne auftritt und das Material mechanisch unbelastet bleibt – ein Vorteil bei empfindlichen Werkstoffen oder dünnen Blechen, bei denen Verformungen vermieden werden müssen.
Die FUTRONIKA AG verarbeitet mittels CNC-Laserschneiden Bleche aus Baustahl bis 25 mm, Edelstahl bis 20 mm und Aluminium bis 12 mm Materialstärke. Die erreichbare Schnittqualität entspricht dabei den Anforderungen selbst anspruchsvollster Anwendungen im Sondermaschinenbau und in der Medizintechnik. Durch die Kombination aus hoher Geschwindigkeit und Präzision eignet sich das Verfahren gleichermaßen für Prototypen, Kleinserien und Großserien.
CNC-Abkanten: Dreidimensionale Formgebung
Vom flachen Blech zum dreidimensionalen Bauteil
Das CNC-Abkanten ist der Verfahrensschritt, der aus flachen, zuvor gestanzten oder lasergeschnittenen Blechzuschnitten dreidimensionale Bauteile formt. Beim Abkanten wird das Blech zwischen einem Oberwerkzeug (Stempel) und einem Unterwerkzeug (Matrize) positioniert und durch kontrollierte Krafteinwirkung entlang einer Linie gebogen. CNC-gesteuerte Abkantpressen verfügen über programmierbare Anschläge, die das Blech exakt positionieren, sowie über eine präzise Steuerung des Biegewinkels über den Verfahrweg des Oberwerkzeugs. Moderne Maschinen mit Presskräften von 50 bis über 400 Tonnen ermöglichen das Abkanten von Blechen bis zu 4.000 mm Länge und Materialstärken bis 20 mm, abhängig vom Werkstoff.
Biegeradien, Toleranzen und Rückfederungskompensation
Die erreichbaren Biegetoleranzen beim CNC-Abkanten liegen typischerweise bei ±0,5° für den Biegewinkel und ±0,1 mm für Biegemaße, wobei hochpräzise Maschinen mit Winkelmesssystemen noch engere Toleranzen realisieren können. Die Mindestbiegeradien richten sich nach der DIN 6935 und sind abhängig von Materialart, Blechdicke und Biegerichtung relativ zur Walzrichtung. Als Faustregel gilt, dass der Mindestbiegeradius bei Baustahl etwa dem Einfachen der Blechdicke entspricht, bei Aluminium etwa dem 1,5-Fachen. Eine besondere Herausforderung beim Abkanten ist die Rückfederung des Materials nach dem Biegevorgang: Jedes Blech federt nach dem Entlasten geringfügig zurück, wobei das Ausmaß der Rückfederung von der Streckgrenze des Materials, der Blechdicke und dem Biegewinkel abhängt. CNC-gesteuerte Abkantpressen kompensieren diesen Effekt automatisch durch Überbiegen, wobei die Rückfederungswerte in der Maschinensteuerung hinterlegt sind oder durch Echtzeit-Winkelmessung korrigiert werden.
Im Rahmen der CNC-Blechbearbeitung bei FUTRONIKA werden häufig komplexe Biegeteile mit mehrfachen Biegungen in einer einzigen Aufspannung gefertigt. Die Biegefolge – also die Reihenfolge, in der die einzelnen Biegungen ausgeführt werden – wird vorab am Computer simuliert, um Kollisionen zwischen Werkstück und Werkzeug auszuschließen. Dieses Vorgehen spart nicht nur Einrichtungszeit, sondern stellt auch sicher, dass selbst geometrisch anspruchsvolle Bauteile prozesssicher hergestellt werden können. Für den Vorrichtungsbau ist diese Kombination aus Präzision und Komplexitätsbeherrschung besonders wertvoll, da Vorrichtungen häufig aus zahlreichen Blechbauteilen bestehen, die exakt zusammenpassen müssen.
CAD/CAM-Programmierung: Vom digitalen Modell zum fertigen Bauteil
Der Schlüssel zur Leistungsfähigkeit der CNC-Blechbearbeitung liegt in der durchgängig digitalen Prozesskette von der Konstruktion bis zur Fertigung. Alles beginnt mit der CAD-Konstruktion (Computer-Aided Design), in der das Bauteil als dreidimensionales Modell oder als zweidimensionale Zeichnung erstellt wird. Gängige Formate wie STEP, DXF oder IGES ermöglichen den reibungslosen Datenaustausch zwischen Konstruktionsabteilung und Fertigung. Die CAM-Software (Computer-Aided Manufacturing) übernimmt anschließend die Aufgabe, aus den Geometriedaten maschinenlesbare NC-Programme zu generieren. Dabei werden nicht nur die reinen Verfahrwege berechnet, sondern auch technologische Parameter wie Schnittgeschwindigkeit, Laserleistung, Stanzwerkzeugauswahl, Biegefolge und Werkzeugkorrekturwerte berücksichtigt.
Ein besonders wichtiger Aspekt der CAM-Programmierung in der CNC-Blechbearbeitung ist die Schachtelung (Nesting). Dabei werden die Bauteilkonturen so auf dem Rohblech angeordnet, dass der Materialverschnitt minimiert wird. Moderne Nesting-Algorithmen erreichen Materialausnutzungsraten von 85 bis 95 Prozent, was bei steigenden Rohstoffpreisen einen erheblichen Kostenvorteil darstellt. Die Software berücksichtigt dabei Mindestabstände zwischen den Teilen, Anfahrwege des Lasers, Stegbreiten beim Stanzen und gegebenenfalls die Walzrichtung des Blechs, die für nachfolgende Biegeoperationen relevant sein kann. Durch die parametrische Programmierung lassen sich Bauteilfamilien mit unterschiedlichen Abmessungen aus einem einzigen Basisprogramm ableiten, was die Programmierzeit deutlich reduziert und die Flexibilität in der Fertigung erhöht.
Bei der FUTRONIKA AG ist die CAD/CAM-Prozesskette vollständig in das Qualitätsmanagement integriert. Jede Programmänderung wird dokumentiert, versioniert und rückverfolgbar archiviert. Durch diese Vorgehensweise können auch Jahre nach der Erstfertigung identische Nachfertigungen ohne erneuten Programmieraufwand realisiert werden – ein entscheidender Vorteil für Kunden mit langlebigen Produkten und Ersatzteilbedarf.
Präzision und Wiederholgenauigkeit in der CNC-Blechbearbeitung
Die Fähigkeit, Bauteile mit hoher Wiederholgenauigkeit und gleichbleibender Qualität zu fertigen, ist ein wesentlicher Vorteil der CNC-Blechbearbeitung. Im Gegensatz zu manuellen Verfahren, bei denen das Ergebnis stärker von Erfahrung, Prozessführung und konstanter Bedienung abhängt, arbeiten CNC-Maschinen auf Basis exakt definierter, reproduzierbarer Programme. Moderne CNC-Stanzmaschinen erreichen je nach Anlagentyp Positionierungstoleranzen im Bereich von etwa ±0,05 bis 0,1 mm; auch Laserschneidanlagen arbeiten mit sehr hoher Genauigkeit. Beim CNC-Abkanten sind Winkelabweichungen im Bereich von etwa ±0,3° bis ±0,5° ein praxisnaher Richtwert, wobei mit lasergestützter Winkelmessung und gut abgestimmtem Prozess auch geringere Abweichungen möglich sind.
Die Wiederholgenauigkeit – also die Fähigkeit, identische Bauteile über eine gesamte Serie hinweg mit gleicher Qualität zu fertigen – ist bei CNC-Verfahren deutlich höher als bei manueller Bearbeitung. Statistische Auswertungen zeigen, dass die Prozessfähigkeitsindizes (Cpk-Werte) in der CNC-Blechbearbeitung regelmäßig Werte über 1,33 erreichen, was einer Ausschussrate von weniger als 63 Teilen pro Million entspricht. Diese Reproduzierbarkeit ist besonders in Branchen mit strengen Qualitätsanforderungen von Bedeutung, etwa in der Automobilindustrie, wo Lieferanten Prozessfähigkeitsnachweise gemäß IATF 16949 erbringen müssen, oder in der Medizintechnik, wo die Rückverfolgbarkeit jedes einzelnen Bauteils gefordert wird.
Zur Sicherstellung der Maßhaltigkeit setzen professionelle Blechbearbeiter wie die FUTRONIKA AG ergänzend auf koordinatengesteuerte Messmaschinen (KMM) und optische Messsysteme. Stichprobenprüfungen nach statistischen Verfahren gemäß DIN ISO 2859 sichern die Qualität über die gesamte Produktionsdauer ab. Erstmusterprüfberichte (EMPB) nach VDA-Standard oder PPAP nach AIAG-Vorgaben dokumentieren die Prozessfähigkeit gegenüber dem Kunden und schaffen Vertrauen in die Fertigungsqualität.
Automatisierung und Industrie 4.0 in der CNC-Blechbearbeitung
Automatisierte Be- und Entladung
Die CNC-Blechbearbeitung bietet ein enormes Automatisierungspotenzial, das in der modernen Fertigung zunehmend ausgeschöpft wird. Automatische Blechlager- und Beschickungssysteme versorgen die Maschinen rund um die Uhr mit Rohmaterial, während Entladesysteme die fertigen Teile sortieren und ablegen. Palettenwechsler ermöglichen es, eine neue Blechtafel zu beladen, während die Maschine noch die vorherige bearbeitet – die sogenannte „Hauptzeitparallele Rüstung“ reduziert unproduktive Stillstandszeiten auf ein Minimum. Durch diese Automatisierung sind mannlose Schichten möglich, in denen CNC-Stanz- und Laseranlagen über Nacht oder am Wochenende eigenständig produzieren. Die Produktivitätssteigerung durch solche Automatisierungslösungen beträgt je nach Anwendungsfall 30 bis 60 Prozent gegenüber dem Einzelmaschinenbetrieb.
Vernetzung und datengetriebene Fertigung
Im Kontext von Industrie 4.0 gewinnt die Vernetzung der CNC-Maschinen untereinander und mit übergeordneten Systemen zunehmend an Bedeutung. Manufacturing Execution Systeme (MES) steuern und überwachen den gesamten Fertigungsprozess in Echtzeit, von der Auftragseinplanung über die Maschinenbelegung bis zur Qualitätsdokumentation. Sensoren an den Maschinen erfassen kontinuierlich Prozessdaten wie Laserleistung, Schneidgasdruck, Stanzkraft und Biegewinkel. Diese Daten werden nicht nur zur Echtzeitüberwachung genutzt, sondern auch in übergeordneten Analysesystemen ausgewertet, um Trends zu erkennen, Wartungsbedarf vorherzusagen (Predictive Maintenance) und Prozesse kontinuierlich zu optimieren.
Die digitale Durchgängigkeit erstreckt sich zunehmend auch auf den Informationsaustausch mit dem Kunden. Über digitale Plattformen können Kunden ihre CAD-Daten hochladen, automatisierte Angebote erhalten und den Fertigungsstatus ihrer Aufträge in Echtzeit verfolgen. Die FUTRONIKA AG investiert kontinuierlich in die sinnvolle Digitalisierung von Teilen ihrer Fertigungsprozesse und verbindet die Leistungsfähigkeit moderner CNC-Technologie mit den Möglichkeiten vernetzter Produktion. Im Bereich des Betriebsmittelbaus profitieren Kunden von dieser durchgängig digitalen Prozesskette besonders, da Betriebsmittel häufig in enger Abstimmung mit dem Kunden entwickelt und iterativ optimiert werden.
Einsatzgebiete und Branchen der CNC-Blechbearbeitung
Die Einsatzgebiete der CNC-Blechbearbeitung sind so vielfältig wie die Industrie selbst. Im Maschinen- und Anlagenbau werden Gehäuse, Verkleidungen, Tragkonstruktionen, Schaltschränke und Maschinenrahmen aus CNC-bearbeiteten Blechteilen gefertigt. Die Anforderungen reichen hier von robusten Stahlkonstruktionen in Materialstärken von 10 mm und mehr bis hin zu dünnwandigen Edelstahlverkleidungen mit höchsten Anforderungen an die Oberflächenqualität. Im Sondermaschinenbau, einer der Kernkompetenzen der FUTRONIKA AG, sind individuelle Blechbauteile in kleinen Stückzahlen gefragt, die exakt nach Kundenvorgaben gefertigt werden und häufig mit engen Toleranzen in übergeordnete Baugruppen eingepasst werden müssen.
Die Automobilindustrie und ihre Zulieferer zählen zu den größten Abnehmern von CNC-bearbeiteten Blechteilen. Von Strukturbauteilen über Halterungen und Befestigungselemente bis hin zu Abschirmblechen und Hitzeschutzkomponenten – die Vielfalt der Anwendungen ist immens. Die Anforderungen an Maßhaltigkeit, Oberflächengüte und Dokumentation sind in dieser Branche besonders hoch, was die Vorzüge der CNC-Bearbeitung in vollem Umfang zur Geltung bringt. Im Bereich der Elektrotechnik und Elektronik werden Schaltschrankgehäuse, Einbaurahmen, Kühlkörper und EMV-Abschirmungen aus CNC-bearbeiteten Blechen gefertigt. Hier spielen neben der Maßgenauigkeit auch spezielle Anforderungen an die elektrische Leitfähigkeit, die Erdung und die Abschirmwirkung eine Rolle.
In der Medizintechnik, der Lebensmittelindustrie und der Pharmatechnik stehen Hygieneanforderungen im Vordergrund. CNC-lasergeschnittene und -abgekantete Edelstahlbauteile mit gratfreien Kanten, polierten Oberflächen und spaltfreien Verbindungen erfüllen die strengen Vorschriften dieser Branchen. Im Bereich der erneuerbaren Energien – Windkraftanlagen, Solarinstallationen, Wärmepumpen – wächst der Bedarf an CNC-bearbeiteten Blechteilen kontinuierlich. Auch die Luft- und Raumfahrtindustrie setzt auf CNC-Blechbearbeitung, insbesondere für Strukturteile aus Aluminium und Titan, bei denen höchste Anforderungen an Maßhaltigkeit, Werkstoffintegrität und Rückverfolgbarkeit gelten.
Materialvielfalt in der CNC-Blechbearbeitung
Die CNC-Blechbearbeitung verarbeitet ein breites Spektrum metallischer Werkstoffe. Baustähle wie S235JR und S355JR nach DIN EN 10025 sind die meistverwendeten Materialien im allgemeinen Maschinenbau und in der Stahlbaukonstruktion. Edelstähle, insbesondere die austenitischen Güten 1.4301 (V2A) und 1.4404 (V4A) nach DIN EN 10088, kommen überall dort zum Einsatz, wo Korrosionsbeständigkeit, Hygienefähigkeit oder ästhetische Ansprüche eine Rolle spielen. Aluminiumlegierungen wie AlMg3 oder AlMgSi1 nach DIN EN 573 bieten ein günstiges Verhältnis von Festigkeit zu Gewicht und eignen sich besonders für gewichtsoptimierte Konstruktionen im Fahrzeugbau und in der Luftfahrt.
Darüber hinaus verarbeiten spezialisierte Blechbearbeiter auch Kupfer und Kupferlegierungen für elektrische Anwendungen, Titan für die Medizintechnik und die Luft- und Raumfahrt sowie verzinkte Feinbleche für den Außeneinsatz. Jeder Werkstoff erfordert eine angepasste Parametrierung der CNC-Maschinen. Beim Laserschneiden von Aluminium beispielsweise müssen die hohe Reflexivität und die gute Wärmeleitfähigkeit des Materials berücksichtigt werden, während beim Abkanten von hochfestem Stahl die erhöhte Rückfederung kompensiert werden muss. Die Erfahrung des Fertigungsbetriebs im Umgang mit verschiedenen Werkstoffen ist daher ein wesentlicher Qualitätsfaktor, der die Bauteilqualität maßgeblich beeinflusst.
Wirtschaftlichkeit und Kostenoptimierung
Die CNC-Blechbearbeitung bietet gegenüber alternativen Fertigungsverfahren wie dem Gießen, dem Fräsen aus dem Vollen oder dem 3D-Druck in vielen Anwendungsfällen deutliche Kostenvorteile. Die Werkzeugkosten sind im Vergleich zum Gießen minimal – beim Laserschneiden entfallen sie sogar vollständig, da keine bauteilspezifischen Werkzeuge benötigt werden. Die Materialausnutzung liegt durch optimiertes Nesting bei 85 bis 95 Prozent, während beim Fräsen aus dem Vollen Zerspanungsraten von 60 bis 80 Prozent keine Seltenheit sind. Die kurzen Rüstzeiten und die hohen Bearbeitungsgeschwindigkeiten der CNC-Technologie reduzieren die Stückkosten, wobei der Kostenvorteil mit steigender Stückzahl zunimmt.
Ein weiterer wirtschaftlicher Vorteil der CNC-Blechbearbeitung liegt in der schnellen Verfügbarkeit. Während Gussteile Wochen oder Monate Vorlaufzeit benötigen, können lasergeschnittene und abgekantete Blechteile innerhalb weniger Tage gefertigt werden. Dies verkürzt Entwicklungszyklen, ermöglicht schnelle Prototypenerstellung und reduziert die Kapitalbindung durch niedrige Mindestbestellmengen. Für Unternehmen, die auf kurze Lieferzeiten und hohe Flexibilität angewiesen sind, ist die CNC-Blechbearbeitung daher oft die wirtschaftlich und logistisch optimale Lösung.
Häufig gestellte Fragen zur CNC-Blechbearbeitung
Welche Materialstärken lassen sich per CNC-Blechbearbeitung verarbeiten?
Die verarbeitbaren Materialstärken hängen vom eingesetzten Verfahren und vom Werkstoff ab, zudem auch vom Maschinenpark des jeweiligen Lieferanten. Beim CNC-Stanzen werden typischerweise Bleche von 0,5 mm bis 8 mm Dicke bearbeitet. Das CNC-Laserschneiden ermöglicht bei Baustahl Schnitte bis 25 mm, bei Edelstahl bis 20 mm und bei Aluminium bis 12 mm. Beim CNC-Abkanten sind Materialstärken bis 20 mm und Biegelängen bis 4.000 mm realisierbar, wobei die maximale Blechdicke von der verfügbaren Presskraft und der Biegelänge abhängt.
Welche Toleranzen sind bei der CNC-Blechbearbeitung erreichbar?
Die erreichbaren Toleranzen variieren je nach Verfahren, Material und Maschinenpark. Beim CNC-Laserschneiden erreichen moderne Anlagen häufig Positioniergenauigkeiten im Bereich von etwa ±0,05 mm; die Schnittkantenqualität wird nach DIN EN ISO 9013 bewertet. CNC-Stanzmaschinen liegen bei der Positioniergenauigkeit typischerweise ebenfalls im Bereich von etwa ±0,05 bis ±0,1 mm. Beim CNC-Abkanten sind Winkelabweichungen von etwa ±0,3° bis ±0,5° ein praxisnaher Richtwert, während hochpräzise Maschinen mit Winkelmesssystemen geringere Abweichungen erreichen können. Biegemaße im Bereich von ±0,1 mm sind unter günstigen Bedingungen möglich, sollten aber immer material- und prozessabhängig betrachtet werden.
Ab welcher Stückzahl lohnt sich die CNC-Blechbearbeitung?
Die CNC-Blechbearbeitung ist bereits ab Stückzahl 1 wirtschaftlich, da insbesondere beim Laserschneiden keine bauteilspezifischen Werkzeuge benötigt werden. Das Verfahren eignet sich gleichermaßen für Einzelstücke, Prototypen, Kleinserien und Großserien. Die Stückkosten sinken mit steigender Losgröße durch die Verteilung der Programmier- und Rüstkosten. Bei sehr hohen Stückzahlen (ab etwa 10.000 Teilen) kann das Stanzen gegenüber dem Laserschneiden wirtschaftlicher sein, da die Bearbeitungszeit pro Teil kürzer ist.
Welche Vorteile bietet die CNC-Blechbearbeitung gegenüber manueller Bearbeitung?
Die CNC-Blechbearbeitung bietet gegenüber manuellen Verfahren eine deutlich höhere Maßgenauigkeit, absolute Wiederholgenauigkeit über beliebige Stückzahlen, kürzere Bearbeitungszeiten und eine lückenlose Dokumentation aller Fertigungsparameter. Der digitale Workflow von der CAD-Konstruktion bis zum fertigen Bauteil eliminiert Übertragungsfehler und ermöglicht eine jederzeitige Nachfertigung identischer Teile. Zudem reduziert die Automatisierung den Personalbedarf und ermöglicht mannlose Produktionszeiten.
Welche Normen und Qualitätsstandards gelten in der CNC-Blechbearbeitung?
Die relevanten Normen umfassen unter anderem DIN EN ISO 9013 für die thermische Schnittqualität, DIN 6935 für das Kaltbiegen von Flacherzeugnissen aus Stahl, DIN ISO 2768 für Allgemeintoleranzen und DIN EN ISO 9001 für das Qualitätsmanagementsystem. In der Automobilindustrie gilt zusätzlich die IATF 16949, in der Schweißtechnik die DIN EN 1090 für tragende Stahlkonstruktionen. Es ist jedoch zu beachten, dass nicht jeder Lieferant zwingend über diese Zertifizierungen verfügt, sondern diese Entscheidung häufig anhand der Branchenstruktur der jeweiligen Kunden getroffen wird.
Kann die CNC-Blechbearbeitung mit anderen Fertigungsverfahren kombiniert werden?
Ja, die CNC-Blechbearbeitung wird in der Praxis regelmäßig mit weiteren Fertigungsverfahren kombiniert. Typische Folgeprozesse sind das Schweißen (MAG, WIG, Laser), die Oberflächenbehandlung (Pulverbeschichtung, Galvanisierung, Eloxieren), die spanende Nachbearbeitung (Bohren, Gewinden, Fräsen) sowie die Montage zu Baugruppen. Durch die Integration all dieser Prozesse unter einem Dach können Fertigungsdienstleister wie die FUTRONIKA AG ihren Kunden die gesamte Wertschöpfungskette aus einer Hand anbieten.
CNC-Blechbearbeitung bei der FUTRONIKA AG
Die FUTRONIKA AG vereint als Maschinenbau-Dienstleister im Großraum München alle Verfahren der CNC-Blechbearbeitung unter einem Dach. Von der ersten Konstruktionsberatung über die CAD/CAM-Programmierung und die CNC-Fertigung bis hin zur Oberflächenbehandlung und Baugruppenmontage erhalten Kunden sämtliche Leistungen aus einer Hand. Der eigene Maschinenpark umfasst moderne CNC-Stanzmaschinen, Faserlaser-Schneidanlagen und CNC-Abkantpressen, die durch ein erfahrenes Team aus Ingenieuren und Facharbeitern bedient werden. Ob Einzelteil, Kleinserie oder Großserie – die FUTRONIKA AG bietet für jede Anforderung die passende Fertigungslösung mit höchster Qualität und zuverlässigen Lieferzeiten.
Sie planen ein Projekt, das CNC-bearbeitete Blechteile erfordert? Sprechen Sie mit unseren Experten über Ihre Anforderungen. Wir beraten Sie gerne zu Materialauswahl, Fertigungsverfahren und Kostenoptimierung. Nehmen Sie jetzt Kontakt auf und lassen Sie sich ein unverbindliches Angebot erstellen.
