Der zentrale Unterschied liegt in der Bewegung: Beim CNC-Drehen rotiert das Werkstück und ein feststehendes Werkzeug trägt Material ab, beim CNC-Fräsen rotiert das Werkzeug und bearbeitet das in der Regel feststehende Werkstück. Daraus ergibt sich die typische Geometrie: Drehen erzeugt rotationssymmetrische Bauteile wie Wellen, Buchsen oder Bolzen, Fräsen erzeugt prismatische Teile mit Nuten, Taschen, Bohrbildern und Freiformflächen. Beide Verfahren gehören zur spanenden Fertigung, beide arbeiten mit definierter Schneide, und in der Praxis werden sie häufig am selben Bauteil kombiniert. Wer das richtige Verfahren früh wählt, spart Aufspannungen, Durchlaufzeit und Kosten.
Dieser Beitrag erklärt beide Verfahren im Detail, stellt die technischen Unterschiede gegenüber, zeigt typische Frästeile und Drehteile, geht auf Werkstoffe, erreichbare Toleranzen und Oberflächengüten ein und liefert klare Auswahlkriterien für Einkäufer und Konstrukteure.

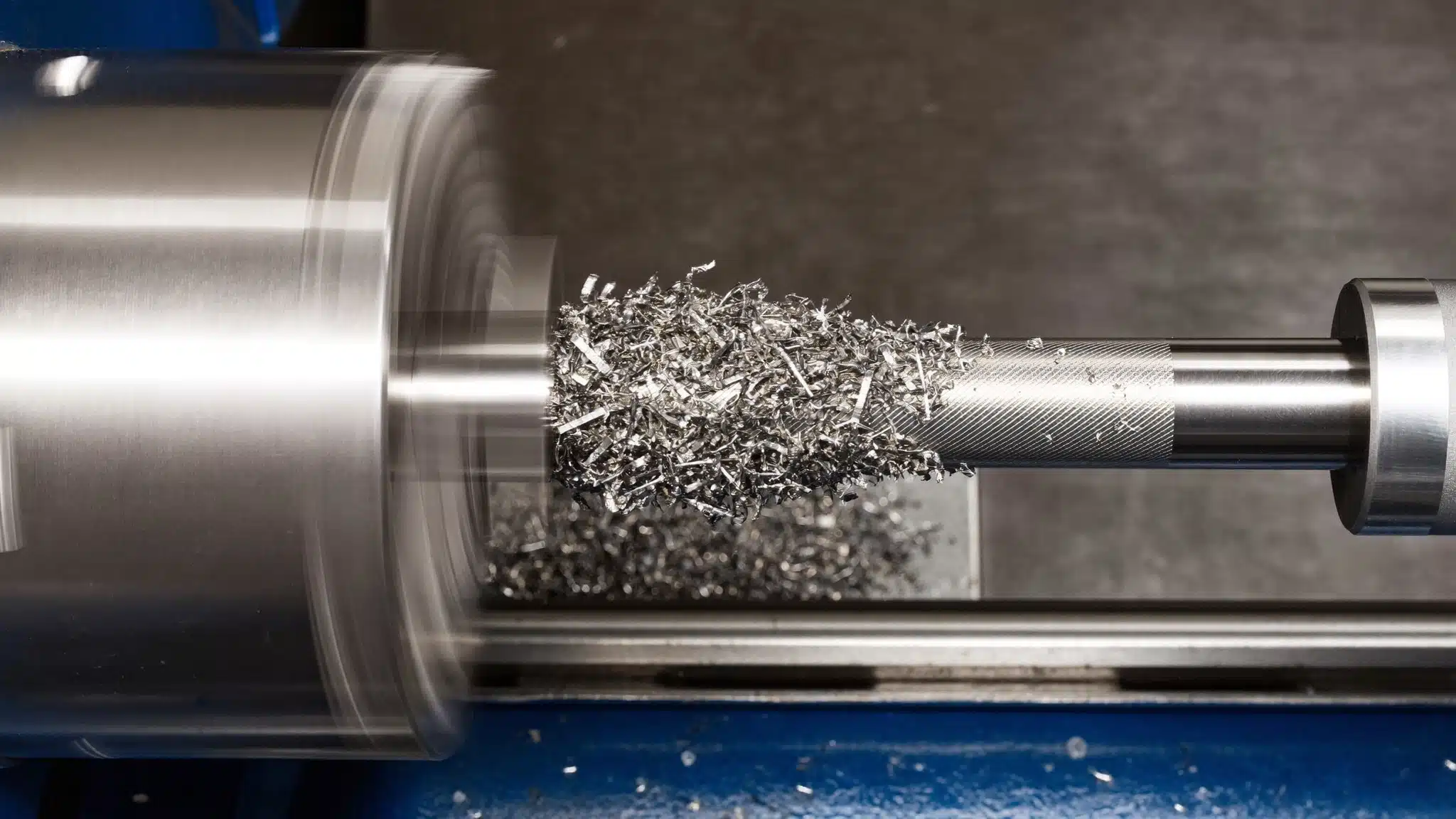

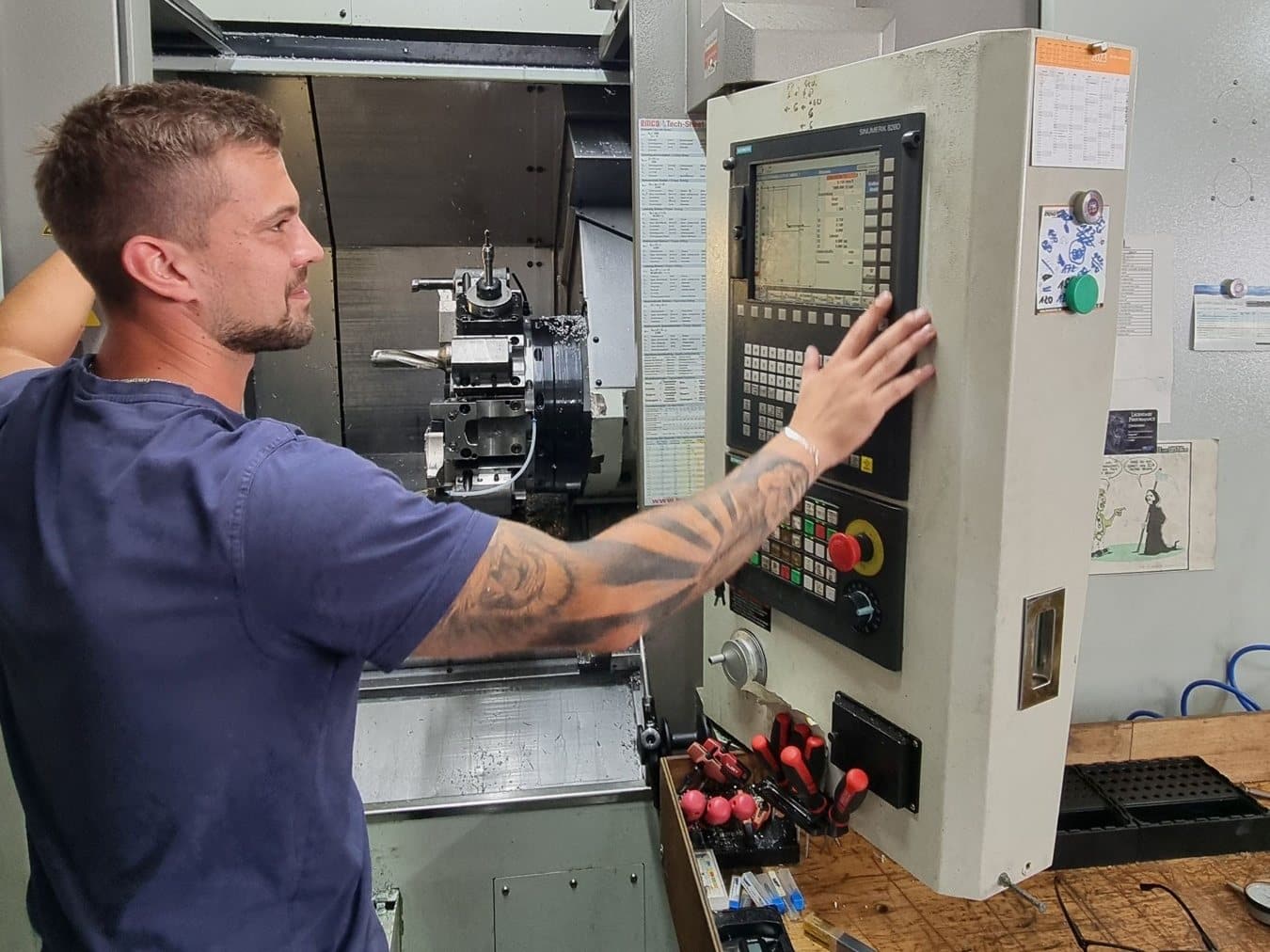

So funktioniert das CNC-Drehen
Beim CNC-Drehen wird das Werkstück in das Spannfutter eingespannt und in eine schnelle Rotation um die eigene Achse versetzt. Das Drehwerkzeug, meist ein einschneidiger Drehmeißel mit Wendeschneidplatte, fährt computergesteuert entlang definierter Achsen an das rotierende Material heran und trägt Span für Span ab. Die Hauptschnittbewegung kommt also vom Werkstück, die Vorschub- und Zustellbewegung vom Werkzeug. Die Steuerung folgt einem CNC-Programm, das Geometrie, Schnittgeschwindigkeit, Vorschub und Zustellung exakt vorgibt und damit reproduzierbare Ergebnisse über die gesamte Serie sichert.
Klassische Drehteile sind Wellen, Achsen, Gewindebolzen, Buchsen, Flansche, Ringe und Distanzhülsen. Charakteristisch ist die Zerspanung an einer Rotationskontur: Längs- und Plandrehen, Einstechen, Gewindeschneiden, Bohren in der Mittelachse sowie das Abstechen des fertigen Teils vom Stangenmaterial. Moderne Drehzentren mit angetriebenen Werkzeugen und C-Achse erweitern das Spektrum deutlich. Sie erlauben Quer- und Längsbohrungen, Schlüsselflächen, Nuten und einfache Fräsoperationen, sodass komplexe Rotationsteile in einer einzigen Aufspannung komplett fertig werden. Das reduziert Umspannfehler und steigert die Maßhaltigkeit zwischen den Bearbeitungen.

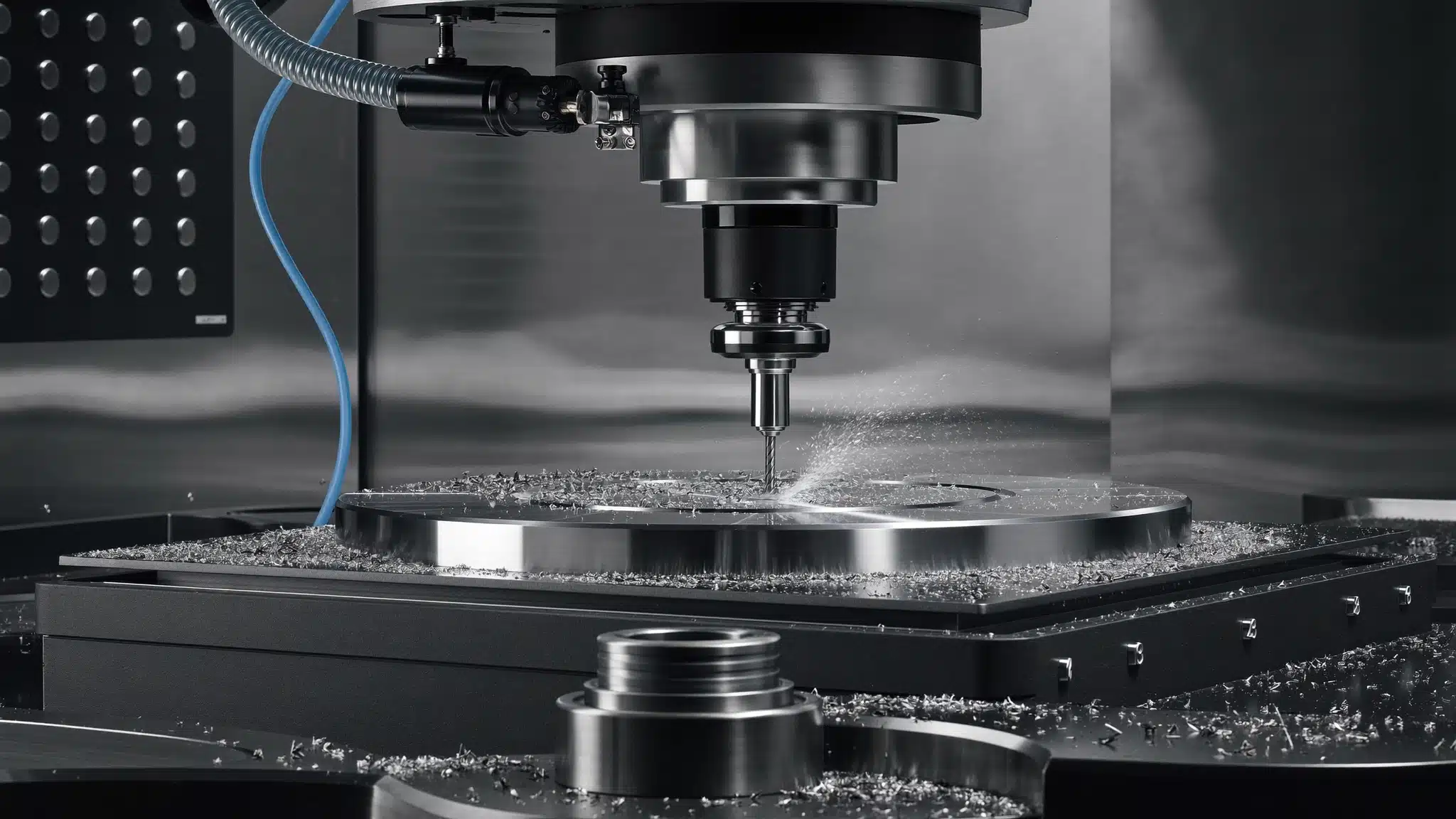

So funktioniert das CNC-Fräsen
Beim CNC-Fräsen rotiert das mehrschneidige Werkzeug, etwa ein Schaftfräser, Walzenfräser oder Bohrer, und wird über mehrere Achsen am Werkstück entlanggeführt. Die Schnittbewegung kommt vom Werkzeug, die Vorschubbewegung von der Maschine. Jede Schneide greift dabei nur kurz in den Werkstoff ein, was den Werkzeugverschleiß verteilt und hohe Abtragsraten ermöglicht. Damit lassen sich ebene Flächen, Nuten, Taschen, Konturen, Bohrbilder und Passungen herstellen, bei 5-Achs-Maschinen zusätzlich komplexe Freiformgeometrien wie Schaufeln, Formeinsätze oder organisch geformte Gehäuse.
Fräsen ist das Verfahren der Wahl, wenn ein Bauteil von mehreren Seiten bearbeitet werden muss, eckige oder unregelmäßige Konturen besitzt oder präzise Bohrbilder und enge Passungen verlangt. Der Unterschied zwischen den Achsen ist hier entscheidend: 3-Achs-Maschinen bearbeiten das Werkstück von oben, 4- und 5-Achs-Zentren schwenken Werkzeug oder Tisch und erreichen so Hinterschneidungen und schräge Flächen in einer Aufspannung. Typische Frästeile sind Gehäuse, Halterungen, Platten, Adapter, Vorrichtungsbauteile und Aufnahmen für den Maschinen- und Sondermaschinenbau.
Zur Auswahl der Frässtrategie gehört auch die Frage, ob im Gleich- oder Gegenlauf gearbeitet wird. Beim Gleichlauffräsen läuft die Schneide in Vorschubrichtung in das Material, was bei stabilen Maschinen eine bessere Oberfläche und längere Standzeiten bringt. Beim Gegenlauf greift die Schneide gegen die Vorschubrichtung, was bei harten Randzonen oder weniger steifen Maschinen sinnvoll sein kann. Solche Details entscheiden über Oberflächengüte, Werkzeugverschleiß und Taktzeit und sind ein Grund, die Bearbeitung erfahrenen Zerspanern zu überlassen.
Die wichtigsten Unterschiede im Überblick
Die folgende Tabelle fasst die zentralen technischen Unterschiede zwischen CNC-Drehen und CNC-Fräsen zusammen. Sie hilft bei der ersten Einordnung, welches Verfahren für ein Bauteil grundsätzlich infrage kommt.
| Kriterium | CNC-Drehen | CNC-Fräsen |
|---|---|---|
| Bewegung | Werkstück rotiert, Werkzeug steht | Werkzeug rotiert, Werkstück steht |
| Werkzeug | einschneidig (Drehmeißel) | mehrschneidig (Fräser, Bohrer) |
| Typische Geometrie | rotationssymmetrisch | prismatisch, eben, Freiform |
| Typische Bauteile | Wellen, Buchsen, Bolzen, Flansche | Gehäuse, Platten, Halterungen |
| Achsen | meist 2 bis 3 (plus C-Achse) | 3 bis 5 |
| Hauptschnittbewegung | Drehung des Werkstücks | Drehung des Werkzeugs |
| Ausgangsmaterial | Stange, Rohr, Block | Block, Platte, Profil |
| Stärke bei Stückzahl | schnell bei runden Serienteilen | flexibel bei komplexen Geometrien |
Typische Bauteile je Verfahren
Die Verfahrenswahl folgt fast immer der Bauteilgeometrie. Runde, um eine Achse symmetrische Teile sind Drehteile, kantige und mehrseitig bearbeitete Teile sind Frästeile. Die folgende Aufstellung zeigt die Praxis.
Typische Drehteile:
- Wellen, Achsen und Spindeln für Antriebe
- Buchsen, Lagerbuchsen und Distanzhülsen
- Gewindebolzen, Passstifte und Zugbolzen
- Flansche, Ringe und Dichtringe
- Adapter und Anschlussstücke mit Innen- und Außengewinde
Typische Frästeile:
- Gehäuse und Gehäusedeckel mit Dichtflächen
- Grund- und Montageplatten mit Bohrbildern
- Halterungen, Winkel und Konsolen
- Vorrichtungs- und Werkzeugbauteile
- Formeinsätze und Freiformteile aus dem 5-Achs-Bereich
In der Realität sind viele Bauteile Mischformen. Eine gedrehte Welle erhält eine gefräste Schlüsselfläche oder eine Quernut für eine Passfeder, ein gefrästes Gehäuse bekommt eine gedrehte Lagersitzbohrung. Genau hier setzt die Kombination beider Verfahren an. Ein erfahrener Fertiger plant die Reihenfolge der Bearbeitungen so, dass die genaueste Bezugsfläche zuerst entsteht und alle weiteren Maße darauf aufbauen.
Werkstoffe, Toleranzen und Oberflächengüte
Beide Verfahren verarbeiten ein breites Werkstoffspektrum. Üblich sind Stahl und Edelstahl, Aluminiumlegierungen, Messing, Kupfer, Bronze sowie technische Kunststoffe wie POM, PA oder PEEK. Werkstoff, Werkzeug und Schnittparameter bilden eine Einheit: Aluminium lässt sich mit hohen Schnittgeschwindigkeiten und sauberer Oberfläche zerspanen, Edelstahl und gehärtete Stähle verlangen langsamere Schnitte, stabile Werkzeuge und konsequente Kühlung.
Die erreichbaren Toleranzen hängen von Maschine, Werkzeugstandzeit, Spannung und Werkstoff ab. Als Orientierung gelten folgende Größenordnungen in der Zerspanung:
| Anforderung | Erreichbare Maßtoleranz | Oberflächengüte (Ra) |
|---|---|---|
| Standardbearbeitung | +/- 0,05 mm | 3,2 bis 1,6 µm |
| Präzisionsbearbeitung | +/- 0,01 mm | 1,6 bis 0,8 µm |
| Feinbearbeitung | +/- 0,005 mm | 0,8 bis 0,4 µm |
Engere Toleranzen sind technisch möglich, etwa im Bereich von wenigen Tausendstel Millimetern, erfordern jedoch zusätzliche Schlicht- und Prüfschritte, temperierte Fertigung und gegebenenfalls nachgelagerte Verfahren wie Schleifen. Jede Stufe enger kostet Zeit und Geld. Deshalb gilt: Nur die funktionskritischen Maße eng tolerieren, den Rest über Allgemeintoleranzen abdecken. Wer Geometrie, Werkstoff und Toleranzen früh mit dem Fertiger abstimmt, vermeidet Nacharbeit und Ausschuss. Mehr dazu finden Sie auf der Seite zur CNC-Fräsbearbeitung und zum CNC-Drehen.

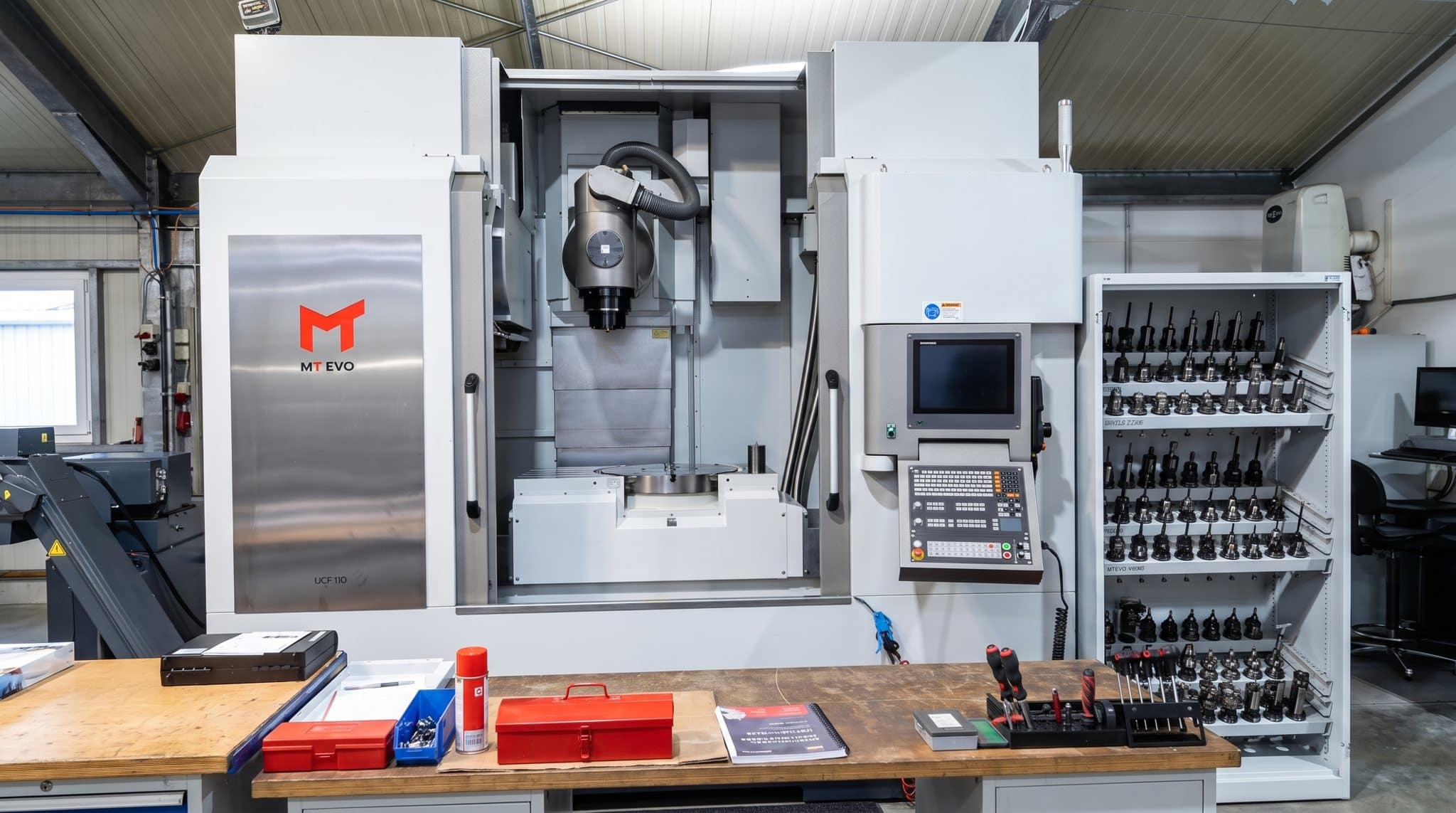

Kombination im Dreh-Fräs-Zentrum
Viele anspruchsvolle Bauteile lassen sich weder rein drehen noch rein fräsen. Eine Welle mit Mittenbohrung, Quernuten und einem gefrästen Vierkant am Ende vereint beide Verfahren in einem Teil. Klassisch durchläuft ein solches Bauteil zwei Maschinen, mit einem Umspannvorgang dazwischen. Jede neue Aufspannung birgt jedoch ein Risiko: Positionsfehler, längere Durchlaufzeiten und zusätzlicher Prüfaufwand.
Dreh-Fräs-Zentren lösen das, indem sie beide Prinzipien in einer Maschine vereinen. Das Werkstück wird gedreht und in derselben Aufspannung gefräst, gebohrt und mit Gewinden versehen. Die Vorteile sind konkret:
- weniger Umspannvorgänge und damit weniger Positionsfehler
- höhere Maßhaltigkeit zwischen Dreh- und Frässtellen
- kürzere Durchlaufzeit, weil ein Bauteil komplett in einem Durchlauf fertig wird
- weniger Handling, Logistik und Zwischenlagerung
Gerade bei Einzelteilen sowie kleinen und mittleren Serien mit hohen Anforderungen an Maßhaltigkeit spielt die Komplettbearbeitung ihre Stärke aus. Das Ergebnis ist ein fertiges Teil aus einer Aufspannung, ohne Übergabeverluste zwischen mehreren Maschinen.
So wählen Sie das richtige Verfahren
Die Verfahrenswahl lässt sich auf wenige Leitfragen herunterbrechen. Sie helfen Konstrukteuren und Einkäufern, ein Bauteil schon in der Zeichnungsphase richtig einzuordnen:
- Ist das Teil rotationssymmetrisch? Wenn ja, ist Drehen meist schneller und wirtschaftlicher. Eine Welle, eine Buchse oder ein Flansch entsteht auf der Drehmaschine in einem Bruchteil der Zeit, die ein Fräser bräuchte.
- Hat das Teil ebene Flächen, Taschen oder ein Bohrbild? Dann führt am Fräsen kein Weg vorbei. Gehäuse, Platten und Halterungen sind klassische Frästeile.
- Braucht das Teil beides? Dann ist die Komplettbearbeitung im Dreh-Fräs-Zentrum die wirtschaftlichste und genaueste Lösung.
- Wie hoch ist die Stückzahl? Bei runden Serienteilen ist Drehen extrem produktiv. Bei komplexen Geometrien zählt die Flexibilität des Fräsens.
- Wie eng sind die Toleranzen? Funktionsmaße im Tausendstelbereich verlangen Präzisionsmaschinen, abgestimmte Werkzeuge und Prüftechnik. Das früh zu klären verhindert spätere Überraschungen.
Wer bei der Auslegung unsicher ist, sollte die Zeichnung früh mit dem Fertigungspartner durchsprechen. Eine fertigungsgerechte Konstruktion senkt die Kosten oft stärker als jede Verhandlung über den Stückpreis.
Kosten und Stückzahl im Blick
Die Wirtschaftlichkeit eines Verfahrens entscheidet sich an Geometrie, Stückzahl und Toleranz. Beim Drehen ist der Materialeinsatz oft günstig, weil aus Stangenmaterial gearbeitet wird und der Spanabtrag entlang einer einfachen Kontur schnell erfolgt. Runde Serienteile sind damit hochproduktiv. Beim Fräsen steigt der Aufwand mit der Anzahl der zu bearbeitenden Seiten, der Tiefe von Taschen und der Komplexität der Geometrie. Ein 5-Achs-Teil mit Freiformflächen bindet mehr Maschinenzeit und Programmieraufwand als eine einfache Platte.
Drei Hebel bestimmen die Stückkosten in der Zerspanung:
- Rüst- und Programmieraufwand: Er fällt einmal pro Auftrag an und verteilt sich auf die Stückzahl. Bei Einzelteilen wiegt er schwer, bei Serien wird er pro Teil klein.
- Hauptzeit pro Teil: Sie hängt von Geometrie, Werkstoff und Toleranz ab und ist der dominante Faktor bei größeren Losen.
- Prüf- und Nacharbeit: Enge Toleranzen und hohe Oberflächengüte erhöhen den Mess- und Schlichtaufwand spürbar.
In der Praxis heißt das: Eine fertigungsgerechte Geometrie, sinnvoll gesetzte Toleranzen und eine realistische Stückzahl bringen mehr als die Suche nach dem billigsten Stundensatz. Ein erfahrener Fertiger erkennt im Bauteil sofort, wo sich durch eine kleine Änderung an der Konstruktion Kosten sparen lassen, ohne die Funktion zu gefährden.
CNC-Zerspanung aus einer Hand im Raum München
Ob rotationssymmetrisches Drehteil, mehrseitiges Frästeil oder die Kombination aus beidem: Die FUTRONIKA AG fertigt im Raum München Einzelteile sowie Klein- und Mittelserien mit engen Toleranzen und liefert die komplette Zerspanung aus einer Hand. CNC-Drehen, CNC-Fräsen und die Komplettbearbeitung greifen dabei nahtlos ineinander, auf Wunsch inklusive nachgelagerter Oberflächentechnik. Senden Sie uns Ihre Zeichnung und wir prüfen das passende Verfahren, die Toleranzen und die wirtschaftlichste Fertigung. Für eine fachliche Abstimmung Ihres Bauteils nehmen Sie einfach Kontakt mit uns auf.
Häufige Fragen
1. Was ist der Hauptunterschied zwischen CNC-Fräsen und CNC-Drehen?
Beim CNC-Drehen rotiert das Werkstück und ein feststehendes Werkzeug trägt Material ab, beim CNC-Fräsen rotiert das mehrschneidige Werkzeug und bearbeitet das feststehende Werkstück. Drehen erzeugt rotationssymmetrische Teile wie Wellen und Buchsen, Fräsen erzeugt prismatische und komplexe Geometrien wie Gehäuse und Halterungen.
2. Welche Bauteile werden gedreht und welche gefräst?
Gedreht werden runde, rotationssymmetrische Teile wie Wellen, Buchsen, Bolzen, Flansche und Distanzhülsen. Gefräst werden prismatische Teile wie Gehäuse, Platten, Halterungen und alle Bauteile mit Nuten, Taschen oder Bohrbildern. Viele Teile vereinen beides, etwa eine Welle mit gefräster Schlüsselfläche.
3. Welche Toleranzen sind beim CNC-Fräsen und CNC-Drehen erreichbar?
In der Standardbearbeitung sind Maßtoleranzen um plus/minus 0,05 mm üblich, in der Präzisionsbearbeitung plus/minus 0,01 mm und in der Feinbearbeitung bis plus/minus 0,005 mm. Noch engere Toleranzen im Tausendstelbereich sind möglich, erfordern aber zusätzliche Schlicht- und Prüfschritte und treiben die Kosten.
4. Kann ein Teil sowohl gedreht als auch gefräst werden?
Ja. Viele Bauteile durchlaufen beide Verfahren, etwa ein Drehteil mit zusätzlicher gefräster Schlüsselfläche oder Quernut. Dreh-Fräs-Zentren vereinen beide Prinzipien in einer Aufspannung, reduzieren Umspannvorgänge und Positionsfehler und verkürzen die Durchlaufzeit bei höherer Maßhaltigkeit.
5. Welche Werkstoffe lassen sich zerspanen?
Mit beiden Verfahren lassen sich Stahl, Edelstahl, Aluminium, Messing, Kupfer, Bronze und zahlreiche technische Kunststoffe wie POM, PA oder PEEK bearbeiten. Die wirtschaftliche Wahl von Werkzeug, Schnittgeschwindigkeit und Kühlung hängt vom jeweiligen Werkstoff ab.
