Die Fertigung von Blechkonstruktionen ist ein hochkomplexer Prozess, der weit mehr erfordert als das bloße Biegen und Schneiden von Metallplatten. Vom ersten Entwurf in der CAD-Software bis zum einbaufertigen Bauteil durchläuft jedes Blechteil zahlreiche Planungs-, Konstruktions- und Fertigungsschritte, die präzise aufeinander abgestimmt sein müssen. Fehler in der frühen Konstruktionsphase potenzieren sich im Verlauf der Fertigung und führen zu Ausschuss, Nacharbeit und erheblichen Mehrkosten. Wer die gesamte Prozesskette von der Zeichnung bis zum fertigen Bauteil versteht und beherrscht, sichert sich entscheidende Wettbewerbsvorteile in Bezug auf Qualität, Kosten und Lieferzeit.
In diesem Fachbeitrag erläutern wir den vollständigen Workflow der Blechkonstruktion, von der 3D-Modellierung über die Abwicklung und Fertigungsplanung bis hin zur Montage. Sie erfahren, welche CAD-Werkzeuge sich bewährt haben, worauf es bei der fertigungsgerechten Konstruktion ankommt und welche typischen Fehler Sie unbedingt vermeiden sollten.
Der Konstruktionsprozess in der Blechbearbeitung: Struktur und Ablauf
Jede professionelle Blechkonstruktion beginnt mit einer exakten Anforderungsanalyse. Bevor eine einzige Linie im CAD-System gezeichnet wird, müssen Funktion, Einbausituation, Belastungen und Stückzahlen des geplanten Bauteils geklärt sein. Daraus ergeben sich die grundlegenden Konstruktionsparameter: Werkstoff, Blechdicke, Oberflächenanforderungen und Toleranzklassen. Die DIN EN ISO 2768 definiert hierbei allgemeine Toleranzen für Längenmaße und Winkelmaße, wobei für die Blechbearbeitung in der Regel die Toleranzklasse „mittel“ (m) oder „grob“ (c) zur Anwendung kommt.
Der strukturierte Ablauf der Blechkonstruktion gliedert sich typischerweise in fünf Hauptphasen. In der ersten Phase erfolgt die Konzeptentwicklung, bei der Funktionsskizzen und erste Entwürfe entstehen. Die zweite Phase umfasst die detaillierte 3D-Konstruktion im CAD-System mit vollständiger Bemaßung und Tolerierung. In der dritten Phase wird die Abwicklung berechnet und die Fertigungszeichnung erstellt. Die vierte Phase beinhaltet die Fertigungsplanung mit Werkzeugauswahl, Reihenfolgeplanung und NC-Programmierung. Die fünfte und letzte Phase umfasst die Fertigung selbst sowie die anschließende Qualitätsprüfung und gegebenenfalls die Montage in Baugruppen. Jede dieser Phasen erfordert spezifisches Fachwissen und eine enge Abstimmung zwischen Konstruktion und Fertigung.
CAD-Software für die Blechkonstruktion: SolidWorks, Inventor und Alternativen
Moderne Blechkonstruktion ist ohne leistungsfähige CAD-Software undenkbar. Die beiden am weitesten verbreiteten Systeme im Bereich der Blechbearbeitung sind Dassault Systèmes SolidWorks und Autodesk Inventor, die jeweils über dedizierte Blechmodule verfügen. SolidWorks bietet mit seiner Sheet Metal-Umgebung eine intuitive Arbeitsweise, bei der Konstrukteure Biegungen, Laschen, Sicken und Durchzüge parametrisch definieren können. Ab der Version SolidWorks 2024 steht zudem eine verbesserte automatische Abwicklungserkennung zur Verfügung, die auch bei komplexen Geometrien zuverlässige Ergebnisse liefert.
Autodesk Inventor verfolgt einen vergleichbaren Ansatz und zeichnet sich durch seine nahtlose Integration in die Autodesk-Produktfamilie aus. Das Blechmodul von Inventor ermöglicht die Definition von Biegefolgen, die direkt an CNC-Abkantpressen übergeben werden können. Beide Systeme unterstützen den Export in gängige Fertigungsformate wie DXF und STEP sowie die direkte Anbindung an CAM-Systeme und Nesting-Software. Für hochkomplexe Blechbaugruppen im Anlagenbau setzen Unternehmen darüber hinaus auf Systeme wie Siemens NX oder CATIA, die insbesondere bei der Konstruktion von Freiformflächen und der Integration in PLM-Systeme ihre Stärken ausspielen.
Unabhängig von der gewählten Software gilt eine zentrale Regel: Die Konstruktion muss von Beginn an fertigungsgerecht erfolgen. Ein 3D-Modell, das geometrisch korrekt ist, aber nicht wirtschaftlich gefertigt werden kann, hat in der industriellen Praxis keinen Wert. Im Sondermaschinenbau zeigt sich besonders deutlich, wie entscheidend die enge Verzahnung von Konstruktion und Fertigung für den Projekterfolg ist.

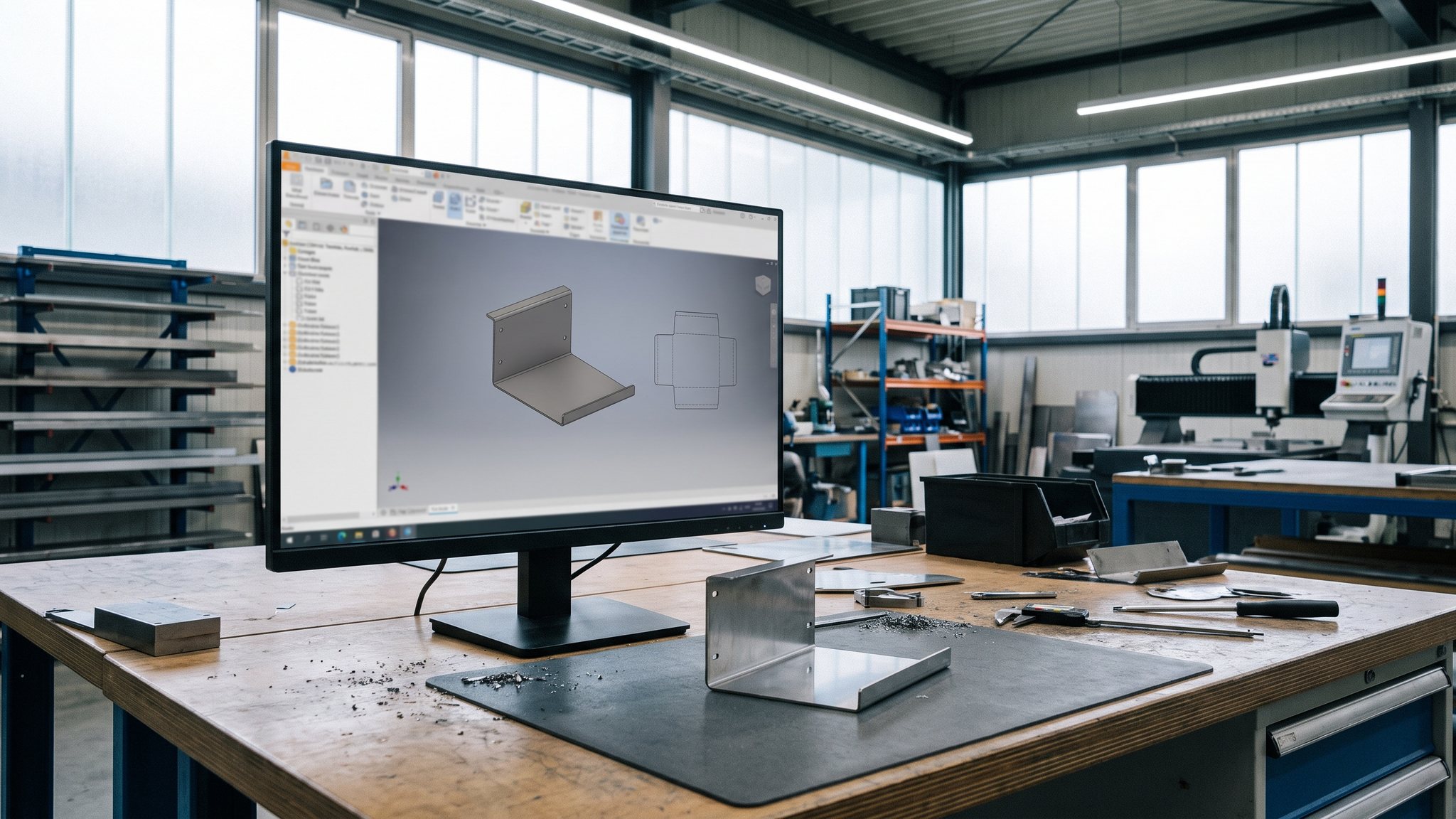

Abwicklung und Flat Pattern: Das Herzstück der Blechkonstruktion
Die Abwicklung, im Englischen als „Flat Pattern“ bezeichnet, überführt die dreidimensionale Geometrie eines Blechbauteils in seine zweidimensionale Zuschnittform. Sie bildet eine wesentliche Grundlage für die präzise Fertigung, da anhand dieser Darstellung unter anderem die Außenkontur, Ausschnitte, Bohrungen und Biegelinien festgelegt werden.
Bei der Berechnung der Abwicklung muss die Materialverformung während des Biegens berücksichtigt werden: An der Außenseite der Biegung wird das Blech gedehnt, an der Innenseite gestaucht. Dazwischen liegt die neutrale Faser, deren Länge sich beim Biegen näherungsweise nicht verändert. Bei üblichen Biegevorgängen befindet sie sich nicht exakt in der Mitte des Blechquerschnitts, sondern ist zur Innenseite der Biegung verschoben. Ihre genaue Lage hängt unter anderem von Werkstoff, Biegeradius, Materialdicke und Biegeverfahren ab.
Der K-Faktor beschreibt das Verhältnis zwischen dem Abstand der neutralen Faser von der Biegungsinnenseite und der Blechdicke. Er ist eine wichtige Berechnungsgröße für die Ermittlung der Biegezugabe und damit für eine maßhaltige Abwicklung. Als Ausgangswerte werden in der Blechkonstruktion und -fertigung häufig K-Faktoren im Bereich von etwa 0,3 bis 0,5 verwendet. Diese Werte sind jedoch nicht allein einem bestimmten Werkstoff zuzuordnen. Sie hängen unter anderem vom Werkstoff und seinem Zustand, vom Verhältnis zwischen Innenradius und Blechdicke, von der Walzrichtung sowie vom eingesetzten Biegeverfahren und Werkzeug ab.
Für präzise Bauteile werden die erforderlichen Korrekturwerte daher häufig durch Biegeversuche mit der konkreten Kombination aus Werkstoff, Blechdicke, Maschine und Werkzeug ermittelt. Die Ergebnisse können anschließend in werksspezifischen Biegetabellen hinterlegt und für die Abwicklungsberechnung genutzt werden.
Die Biegeverkürzung, im Englischen als „Bend Deduction“ bezeichnet, gibt an, um welchen Betrag die Summe der äußeren Schenkellängen reduziert werden muss, um die erforderliche Abwicklungslänge zu erhalten. Sie wird nicht allein durch den K-Faktor bestimmt, sondern zusätzlich durch Blechdicke, Innenradius und Biegewinkel.
Bei einer 90°-Biegung mit einer Blechdicke von 2 mm, einem Innenradius von 2 mm und einem K-Faktor von 0,4 beträgt die rechnerische Biegezugabe etwa 4,40 mm. Werden die Schenkellängen bis zum theoretischen Außenschnittpunkt gemessen, ergibt sich daraus eine Biegeverkürzung von rund 3,60 mm. Das Beispiel zeigt, dass bereits kleine Abweichungen in den verwendeten Berechnungswerten die Abmessungen des fertigen Bauteils beeinflussen können.
Design for Manufacturing: Fertigungsgerechte Konstruktion von Blechteilen
Das Prinzip des Design for Manufacturing, kurz DFM, ist in der Blechkonstruktion von überragender Bedeutung. Fertigungsgerechte Konstruktion bedeutet, dass ein Bauteil so gestaltet wird, dass es mit den verfügbaren Fertigungsverfahren wirtschaftlich und prozesssicher hergestellt werden kann. In der Blechbearbeitung umfasst dies eine Vielzahl von Gestaltungsregeln, die der Konstrukteur kennen und konsequent anwenden muss.
Der Mindestbiegeradius gehört zu den zentralen Vorgaben einer fertigungsgerechten Blechkonstruktion. Für viele gut umformbare Blechwerkstoffe kann ein Innenradius in der Größenordnung der Blechdicke als erster Orientierungswert dienen. Der tatsächlich erforderliche Mindestbiegeradius hängt jedoch von Werkstoffgüte, Lieferzustand, Blechdicke, Biegewinkel, Walzrichtung, Kantenqualität und eingesetztem Biegeverfahren ab.
Weiche und gut umformbare Werkstoffzustände können unter geeigneten Bedingungen kleinere Radien ermöglichen. Bei hochfesten oder weniger duktilen Werkstoffen sowie ausgehärteten Aluminiumlegierungen sind dagegen häufig größere Radien erforderlich. Verbindliche Werte sollten deshalb den jeweiligen Werkstoffdatenblättern entnommen und mit den konkreten Fertigungsbedingungen abgestimmt werden.
Ein zu kleiner Biegeradius kann zu Einschnürungen oder Rissen an der Biegeaußenseite führen. Das Risiko steigt, wenn die Biegelinie parallel zur Walzrichtung verläuft. Soweit Konstruktion und Zuschnitt es zulassen, sollte die Biegelinie daher vorzugsweise quer oder zumindest schräg zur Walzrichtung angeordnet werden. Auch Grate oder thermisch beeinflusste Schnittkanten können die Rissgefahr erhöhen und sollten bei der Auslegung berücksichtigt werden.
Der Mindestabstand zwischen einer Biegung und angrenzenden Geometrieelementen wie Bohrungen, Langlöchern oder Ausstanzungen ist eine wichtige DFM-Regel. Als praxisnaher Richtwert sollte der Abstand zwischen dem Rand einer Öffnung und der Biegezone mindestens dem Innenradius zuzüglich etwa der 2,5-fachen Blechdicke entsprechen. Der konkret erforderliche Abstand hängt jedoch von Werkstoff, Blechdicke, Biegeradius und Werkzeuggeometrie ab.
Wird ein Geometrieelement zu nah an der Biegung angeordnet, kann es sich während des Umformvorgangs verziehen und seine Maß- oder Formgenauigkeit verlieren. Falls ein größerer Abstand konstruktiv nicht möglich ist, können geeignete Freischnitte oder eine angepasste Fertigungsfolge die Verformung reduzieren.
Auch bei parallelen Biegungen und kurzen Schenkeln sind ausreichende Abstände erforderlich. Die Mindestschenkellänge lässt sich jedoch nicht pauschal allein aus der Blechdicke ableiten. Beim Luftbiegen wird sie maßgeblich durch die Matrizenöffnung bestimmt und liegt häufig bei etwa 70 bis 80 Prozent der V-Öffnung. Kurze Schenkel oder eng beieinanderliegende Biegungen sollten daher frühzeitig mit dem Fertigungsbetrieb und der verfügbaren Werkzeugausstattung abgestimmt werden.
Im Rahmen der Lohnfertigung zeigt sich häufig, dass eine enge Zusammenarbeit zwischen Auftraggeber und Fertiger bereits in der Konstruktionsphase erhebliche Kosten- und Zeitvorteile bringt. Konstrukteure, die die spezifischen Maschinenparameter und Werkzeugbestückungen des Fertigungspartners kennen, können Bauteile gezielt auf die vorhandenen Kapazitäten hin optimieren.
Werkstoffauswahl in der Blechkonstruktion
Die Wahl des richtigen Werkstoffs ist eine der frühesten und zugleich folgenreichsten Entscheidungen in der Blechkonstruktion Fertigung. Der Werkstoff bestimmt nicht nur die mechanischen Eigenschaften des fertigen Bauteils, sondern beeinflusst maßgeblich die Verarbeitbarkeit, die erforderlichen Werkzeuge, die Oberflächenbehandlung und letztlich die Gesamtkosten. In der industriellen Blechbearbeitung dominieren vier Werkstoffgruppen: unlegierter Baustahl, Edelstahl, Aluminium und verzinktes Feinblech.
Kaltgewalzte weiche Stähle zum Kaltumformen nach DIN EN 10130, insbesondere die Güten DC01 bis DC06, werden häufig für dünnwandige Blechbauteile eingesetzt. DC01 eignet sich beispielsweise für Gehäuse, Verkleidungen und einfache Umformteile. Die höher umformbaren Güten DC03 bis DC06 kommen vor allem bei anspruchsvolleren Zieh- und Umformoperationen zum Einsatz.
Kaltgewalzte Bleche nach DIN EN 10130 werden üblicherweise in Dicken bis etwa 3 mm verarbeitet. Für dickere oder stärker belastete Konstruktionsteile kommen häufig warmgewalzte Baustähle wie S235JR oder S355JR nach DIN EN 10025-2 zum Einsatz. Die tatsächlich verwendeten Blechdicken richten sich nach Belastung, Bauteilgeometrie und Fertigungsverfahren.
Nichtrostende Stähle wie 1.4301 (vergleichbar mit AISI 304) oder 1.4404 (AISI 316L) werden gewählt, wenn erhöhte Anforderungen an die Korrosionsbeständigkeit bestehen. Typische Einsatzbereiche finden sich unter anderem in der Lebensmitteltechnik, im Apparatebau und – bei geeigneter Werkstoffauswahl – im Außenbereich. Aufgrund ihres ausgeprägteren Rückfederungsverhaltens erfordern austenitische nichtrostende Stähle beim Abkanten eine angepasste Werkzeug- und Prozessauslegung.
Aluminium, insbesondere die Legierungen EN AW-5754 (AlMg3) und EN AW-6082 (AlSi1MgMn), wird häufig eingesetzt, wenn ein geringes Bauteilgewicht mit guter Korrosionsbeständigkeit kombiniert werden soll. Mit einer Dichte von rund 2,7 g/cm³ besitzt Aluminium nur etwa ein Drittel der Dichte von Stahl. Daraus ergeben sich insbesondere im Fahrzeugbau und in der Fördertechnik deutliche Leichtbauvorteile.
Beim Laserschneiden erfordert Aluminium aufgrund seiner werkstoffspezifischen Eigenschaften angepasste Prozessparameter. Auch beim Biegen müssen Legierung und Werkstoffzustand berücksichtigt werden: EN AW-5754 lässt sich in geeigneten Zuständen vergleichsweise gut umformen, während bei EN AW-6082 – insbesondere in höherfesten Zuständen – größere Biegeradien erforderlich sein können. Im Betriebsmittelbau spielen diese Werkstoffunterschiede eine besonders wichtige Rolle, da Betriebsmittel sowohl funktional als auch hinsichtlich Gewicht, Fertigbarkeit und Wirtschaftlichkeit optimiert werden müssen.
Tolerierung und Maßgenauigkeit in der Blechfertigung
Die korrekte Tolerierung ist ein wesentlicher Bestandteil der Blechkonstruktion und -fertigung. Sie beeinflusst sowohl die Funktionsfähigkeit als auch die Wirtschaftlichkeit eines Bauteils. DIN ISO 2768-1 definiert Allgemeintoleranzen für Längen- und Winkelmaße ohne individuelle Toleranzangabe. Sie unterscheidet die Klassen fein (f), mittel (m), grob (c) und sehr grob (v).
In der industriellen Praxis wird für allgemeine Blechbauteile häufig die Toleranzklasse m vereinbart. Für Nennmaße über 30 bis 120 mm sieht sie beispielsweise eine zulässige Abweichung von ±0,3 mm vor. Bei Winkelmaßen richtet sich die zulässige Abweichung nach der Länge des kürzeren Winkelschenkels. Für Schenkellängen über 120 bis 400 mm beträgt sie in der Klasse m ±0°10′; bei Schenkellängen über 400 mm sind es ±0°05′.
Gerade bei gekanteten Bauteilen sollte jedoch geprüft werden, ob die gewählte Allgemeintoleranz mit Werkstoff, Bauteilgeometrie und Fertigungsverfahren wirtschaftlich eingehalten werden kann. Funktionsrelevante Maße und Winkel sollten gezielt einzeln toleriert werden, während für übrige Maße eine geeignete Allgemeintoleranz festgelegt werden kann.
Engere Toleranzen als die allgemeinen Toleranzen nach DIN EN ISO 2768 sind in der Blechfertigung grundsätzlich möglich, erhöhen jedoch den Fertigungsaufwand und die Kosten erheblich. Eine Bohrung mit einer Toleranz von plus/minus 0,05 mm erfordert beispielsweise eine Nachbearbeitung durch Reiben oder Feinbohren, die bei einer Toleranz von plus/minus 0,2 mm entfallen würde. Konstrukteure sollten daher das Prinzip der wirtschaftlichen Tolerierung anwenden und enge Toleranzen nur dort vorschreiben, wo sie funktional zwingend erforderlich sind. Alle übrigen Maße werden nach den allgemeinen Toleranzen gefertigt.
Die Rückfederung beim Biegen stellt eine besondere Herausforderung für die Maß- und Winkelhaltigkeit dar. Nach der Entlastung federt das Blech aufgrund seines elastischen Anteils geringfügig zurück, sodass der resultierende Winkel vom Winkel unter Belastung abweicht. Das Ausmaß der Rückfederung hängt unter anderem von Werkstoffgüte und -zustand, Blechdicke, Biegeradius, Biegewinkel, Walzrichtung, Werkzeuggeometrie und Biegeverfahren ab. Austenitische nichtrostende Stähle und hochfeste Werkstoffe weisen häufig eine stärkere Rückfederung auf als weiche unlegierte Stähle. Bei Aluminium unterscheiden sich die Werte je nach Legierung und Werkstoffzustand zum Teil erheblich.
CNC-Abkantpressen können die erwartete Rückfederung durch hinterlegte Material- und Werkzeugdaten sowie ein gezieltes Überbiegen berücksichtigen. Maschinen mit adaptiven Winkelmesssystemen erfassen den tatsächlichen Winkel während des Biegevorgangs und korrigieren die Eintauchtiefe bei Bedarf automatisch. Dadurch lassen sich Materialschwankungen besser ausgleichen und konstante Ergebnisse über eine Serie erzielen. Das hierzu notwendige Qualitätsmanagement unterstützt die Prozessüberwachung, Prüfung und Dokumentation und trägt dazu bei, dass die vereinbarten Toleranzen während der Serienfertigung zuverlässig eingehalten werden.
Fertigungsplanung und Prozessoptimierung
Nach Abschluss der Konstruktion und der Erstellung der Fertigungszeichnungen beginnt die Fertigungsplanung, die den Übergang von der virtuellen Konstruktion in die reale Produktion markiert. Die Fertigungsplanung umfasst die Auswahl der Fertigungsverfahren, die Festlegung der Bearbeitungsreihenfolge, die Werkzeugauswahl, die NC-Programmierung und die Kalkulation der Fertigungszeiten. In der Blechbearbeitung kommen typischerweise die Verfahren Laserschneiden, Stanzen, Biegen, Schweißen und Oberflächenbehandlung zum Einsatz, die in einer sorgfältig geplanten Reihenfolge durchgeführt werden müssen.
Der Zuschnitt der Abwicklung erfolgt in der modernen Blechfertigung häufig durch Laserschneiden. Der verarbeitbare Dickenbereich hängt von Werkstoff, Anlagenleistung, Schneidgas und geforderter Schnittqualität ab. Während viele Anwendungen im Dünn- und Mittelblechbereich liegen, können leistungsstarke Faserlaser je nach Ausstattung auch deutlich größere Materialdicken bearbeiten.
Neben den weiterhin eingesetzten CO₂-Lasern haben sich Faserlaser aufgrund ihrer hohen Schneidgeschwindigkeit und Energieeffizienz als maßgebliche Technologie etabliert. Ihre Vorteile kommen besonders bei dünnen Blechen zum Tragen, reichen bei modernen Hochleistungsanlagen jedoch zunehmend auch in größere Dickenbereiche.
Abhängig von Werkstoff, Blechdicke, Kontur und Bauteilgröße können moderne Laserschneidanlagen Maßabweichungen in der Größenordnung von etwa ±0,1 mm erreichen. Die für ein konkretes Bauteil zugesicherte Toleranz muss jedoch anhand der jeweiligen Fertigungsbedingungen festgelegt werden.
Vor dem Zuschnitt werden die Abwicklungen mithilfe einer Nesting-Software auf der Blechtafel angeordnet. Ziel ist es, den Materialverbrauch und die Schnittwege zu optimieren und verwertbare Resttafeln zu berücksichtigen. Der erreichbare Materialnutzungsgrad hängt insbesondere von Teilemix, Geometrie, Losgröße, Bauteilabständen und verfügbarem Tafelformat ab und kann daher von Auftrag zu Auftrag deutlich variieren.
Das Biegen erfolgt in der modernen Blechfertigung überwiegend auf CNC-gesteuerten Abkantpressen. Die erforderliche Presskraft hängt insbesondere von Werkstoff, Blechdicke, Biegelänge, Matrizenöffnung und eingesetztem Biegeverfahren ab. Abkantpressen werden deshalb in sehr unterschiedlichen Leistungsklassen eingesetzt; Maschinen mit Presskräften von etwa 30 bis 300 Tonnen sind in vielen Blechfertigungen verbreitet, für spezielle Anwendungen stehen jedoch auch kleinere oder deutlich leistungsstärkere Anlagen zur Verfügung.
Die Biegefolge, also die Reihenfolge der einzelnen Umformschritte, ist ein wichtiger Bestandteil der Fertigungsplanung. Eine ungeeignete Reihenfolge kann dazu führen, dass bereits gebogene Schenkel mit Werkzeug, Hinteranschlag oder Maschinenrahmen kollidieren oder das Bauteil nicht mehr sicher positioniert und weiterbearbeitet werden kann.
Moderne CAD/CAM-Systeme ermöglichen es, Biegefolgen bereits vor der Fertigung zu simulieren und auf mögliche Kollisionen zu prüfen. Dabei werden unter anderem Werkzeugauswahl, Anschlagpositionen, Teilehandhabung, erforderliche Werkzeugwechsel und Bearbeitungszeit berücksichtigt. So lässt sich eine prozesssichere und wirtschaftliche Biegefolge festlegen.
Montagegerechte Konstruktion und Baugruppenfertigung
Viele Blechbauteile sind keine Einzelteile, sondern Komponenten übergeordneter Baugruppen, die durch Schweißen, Nieten, Verschrauben oder Clinchen miteinander verbunden werden. Die montagegerechte Konstruktion berücksichtigt bereits in der Entwurfsphase, wie die Einzelteile zueinander positioniert und gefügt werden. Positionierhilfen wie Passstifte, Anschlagkanten, Zentrierbohrungen oder Steckverbindungen erleichtern die Montage erheblich und reduzieren den Bedarf an aufwändigen Spannvorrichtungen.
Schweißkonstruktionen aus Blech erfordern besondere Aufmerksamkeit hinsichtlich des Verzugs. Durch die lokale Wärmeeinbringung beim Schweißen entstehen thermische Spannungen, die das Bauteil verziehen können. Konstruktive Maßnahmen zur Verzugsminimierung umfassen die symmetrische Anordnung von Schweißnähten, die Verwendung kurzer und unterbrochener Nähte anstelle langer Durchschweißungen sowie die Berücksichtigung ausreichender Aufmaße an verzugskritischen Flächen, die nach dem Schweißen mechanisch nachbearbeitet werden. Im Vorrichtungsbau werden spezielle Schweiß- und Montagevorrichtungen entwickelt, die das Bauteil während des Fügevorgangs fixieren und den Verzug auf ein Minimum begrenzen.
Die Wahl der Verbindungstechnik richtet sich nach den Anforderungen an Festigkeit, Dichtheit, Demontierbarkeit und Optik. Verschraubungen bieten den Vorteil der Lösbarkeit und sind insbesondere bei Wartungs- und Servicezugängen die bevorzugte Verbindungsart. Für dünne Bleche bis etwa 1,5 mm Dicke haben sich Einpressbefestiger wie Einpressmuttern und Einpressbolzen nach DIN EN ISO 7040 bewährt, die in die Abwicklung integriert und vor dem Biegevorgang eingepresst werden. Clinchverbindungen bieten eine wirtschaftliche Alternative zur Punktschweißung, da sie ohne Wärmeeintrag auskommen und damit weder Verzug noch Gefügeveränderungen verursachen.
Typische Konstruktionsfehler in der Blechbearbeitung und deren Vermeidung
In der täglichen Praxis der Blechkonstruktion Fertigung treten bestimmte Fehler mit auffälliger Regelmäßigkeit auf, die erhebliche Auswirkungen auf Kosten, Qualität und Lieferzeiten haben. Der wohl häufigste Fehler ist die Vernachlässigung der Biegefolge bereits in der Konstruktionsphase. Wenn ein Konstrukteur Bauteilgeometrien entwirft, die theoretisch korrekt sind, aber in der Praxis nicht in einer kollisionsfreien Biegefolge abgekantet werden können, muss das Bauteil aufwändig umkonstruiert werden. Dieser Fehler lässt sich vermeiden, indem die Biegefolge bereits während der Konstruktion simuliert wird und konstruktive Freiräume für die Biegewerkzeuge eingeplant werden.
Ein zweiter verbreiteter Fehler ist die Überdimensionierung von Blechdicken. Aus einem vermeintlichen Sicherheitsdenken heraus werden häufig unnötig dicke Bleche spezifiziert, was nicht nur zu höheren Materialkosten führt, sondern auch die Biegekräfte erhöht, größere Biegeradien erfordert und das Bauteilgewicht unnötig steigert. Eine fundierte Festigkeitsberechnung, gegebenenfalls unterstützt durch FEM-Simulation, zeigt in vielen Fällen, dass eine dünnere Blechdicke in Kombination mit versteifenden Sicken oder Abkantungen dieselbe oder sogar eine höhere Steifigkeit bietet als ein massiveres, unverstärktes Blech.
Weitere häufige Konstruktionsfehler sind zu geringe Abstände zwischen Bohrungen und Biegezonen, die fehlende Berücksichtigung der Walzrichtung bei der Anordnung von Biegelinien sowie unnötig enge Toleranzen. Auch unklare oder fehlende Zeichnungsangaben zu Kanten, zulässigem Grat und erforderlichem Kantenbruch können zu Rückfragen, zusätzlicher Nacharbeit oder Qualitätsabweichungen führen.
Durch die konsequente Anwendung geeigneter DFM-Regeln und eine frühzeitige Abstimmung mit dem Fertigungspartner lassen sich diese Risiken deutlich reduzieren. Eine systematische Prüfung der Blechkonstruktion auf Fertigungsgerechtheit trägt dazu bei, Ausschuss, Nacharbeit und vermeidbare Änderungsschleifen zu verringern. Die tatsächlich erreichbare Verbesserung hängt jedoch von Bauteil, Fertigungsverfahren und bestehendem Prozessniveau ab.
Digitalisierung und Zukunftstrends in der Blechkonstruktion
Die Digitalisierung verändert die Blechkonstruktion grundlegend. Durchgängige digitale Prozessketten, bei denen Konstruktionsdaten direkt und ohne Medienbruch an die Fertigungsmaschinen übergeben werden, sind heute Stand der Technik in modernen Fertigungsbetrieben. Das Konzept des digitalen Zwillings, bei dem ein virtuelles Abbild des Bauteils den gesamten Lebenszyklus von der Konstruktion über die Fertigung bis zur Nutzung und Wartung begleitet, gewinnt auch in der Blechbearbeitung zunehmend an Bedeutung. Änderungen am CAD-Modell werden automatisch in die Abwicklung, die NC-Programme und die Fertigungsdokumentation übernommen, was die Fehlerquote reduziert und die Reaktionszeit bei Konstruktionsänderungen drastisch verkürzt.
Künstliche Intelligenz hält ebenfalls Einzug in die Blechkonstruktion. KI-gestützte Systeme können Konstruktionsentwürfe automatisch auf DFM-Konformität prüfen, optimale Nesting-Layouts berechnen und Biegefolgen in Sekundenbruchteilen simulieren. Darüber hinaus ermöglichen maschinelle Lernverfahren die Vorhersage der Rückfederung mit höherer Genauigkeit als herkömmliche analytische Modelle, da sie eine Vielzahl von Einflussfaktoren gleichzeitig berücksichtigen können. Additive Fertigungsverfahren wie das selektive Laserschmelzen ergänzen die konventionelle Blechbearbeitung bei hochkomplexen Geometrien, die mit Biegen und Stanzen nicht realisierbar sind, und erweitern damit das Konstruktionsspektrum.
Häufig gestellte Fragen
Was versteht man unter Blechkonstruktion?
Blechkonstruktion bezeichnet den gesamten Prozess von der CAD-gestützten Konstruktion eines Blechbauteils über die Berechnung der Abwicklung und die Fertigungsplanung bis hin zur physischen Herstellung durch Laserschneiden, Biegen, Schweißen und Oberflächenbehandlung. Das Ziel ist die wirtschaftliche Herstellung maßhaltiger und funktionsfähiger Blechteile, die den technischen Anforderungen der jeweiligen Anwendung entsprechen.
Welchen K-Faktor sollte man für die Abwicklung verwenden?
Der K-Faktor hängt unter anderem vom Werkstoff und seinem Lieferzustand, von der Blechdicke, dem Verhältnis zwischen Innenradius und Blechdicke sowie vom Biegeverfahren und der eingesetzten Werkzeugkombination ab. Als erste Orientierung werden häufig Werte im Bereich von etwa 0,3 bis 0,5 verwendet. Eine pauschale Zuordnung fester Werte zu Aluminium, Baustahl oder Edelstahl ist jedoch nicht zuverlässig.
Für präzise Abwicklungen empfiehlt es sich, die relevanten Korrekturwerte durch Biegeversuche mit dem konkreten Werkstoff, der jeweiligen Blechdicke und den verwendeten Werkzeugen zu ermitteln. In der Praxis werden häufig direkt Biegezugaben oder Biegeverkürzungen bestimmt und in werkseigenen Biegetabellen dokumentiert.
Welche CAD-Software eignet sich am besten für die Blechkonstruktion?
SolidWorks und Autodesk Inventor sind die am weitesten verbreiteten CAD-Systeme für die Blechkonstruktion und bieten dedizierte Blechmodule mit Funktionen für Biegungen, Abwicklungen und Biegefolgen. Für hochkomplexe Baugruppen im Anlagenbau kommen ergänzend Systeme wie Siemens NX oder CATIA zum Einsatz. Entscheidend ist weniger die Software selbst als vielmehr die Erfahrung des Konstrukteurs im fertigungsgerechten Gestalten.
Was ist der Mindestbiegeradius bei Blechteilen?
Als erster Orientierungswert kann bei vielen gut umformbaren Blechwerkstoffen ein Innenradius in der Größenordnung der Blechdicke angesetzt werden. Der tatsächlich erforderliche Mindestbiegeradius hängt jedoch von Werkstoffgüte, Lieferzustand, Blechdicke, Biegewinkel, Walzrichtung und Biegeverfahren ab. Weiche und duktile Werkstoffzustände können unter geeigneten Bedingungen kleinere Radien ermöglichen, während bei hochfesten oder weniger duktilen Werkstoffen häufig größere Radien erforderlich sind.
Ein zu kleiner Biegeradius kann zu Einschnürungen oder Rissen an der Biegeaußenseite führen. Das Risiko steigt häufig, wenn die Biegelinie parallel zur Walzrichtung verläuft. Soweit konstruktiv möglich, sollte sie daher quer oder schräg zur Walzrichtung angeordnet werden. Verbindliche Mindestwerte sind den jeweiligen Werkstoffdatenblättern zu entnehmen und mit den konkreten Fertigungsbedingungen abzustimmen.
Welche Toleranzen gelten für Blechteile?
Für allgemeine Blechbauteile wird in der industriellen Praxis häufig die Toleranzklasse m nach DIN ISO 2768-1 vereinbart. Sie sieht für Längenmaße über 30 bis 120 mm beispielsweise eine zulässige Abweichung von ±0,3 mm vor.
Bei Winkelmaßen richtet sich die Toleranz nach der Länge des kürzeren Winkelschenkels. Für Schenkellängen über 120 bis 400 mm beträgt die zulässige Abweichung in der Klasse m ±0°10′, bei Schenkellängen über 400 mm ±0°05′. Diese Werte beschreiben die Allgemeintoleranz der Zeichnung und nicht automatisch die ohne Weiteres erreichbare Genauigkeit eines Abkantprozesses.
Engere oder fertigungstechnisch anspruchsvolle Toleranzen können zusätzliche Prozess-, Mess- oder Nachbearbeitungsschritte erfordern und dadurch die Kosten erhöhen. Sie sollten daher gezielt auf funktionsrelevante Maße und Winkel beschränkt werden.
Wie vermeidet man typische Fehler bei der Blechkonstruktion?
Die wichtigsten Maßnahmen zur Fehlervermeidung sind die frühzeitige Simulation der Biegefolge, die konsequente Einhaltung der DFM-Regeln für Mindestbiegeradien und Mindestabstände, die Berücksichtigung der Walzrichtung bei der Platzierung von Biegekanten sowie die wirtschaftliche Tolerierung. Darüber hinaus reduziert eine enge Zusammenarbeit zwischen Konstruktion und Fertigung bereits in der Entwurfsphase die Fehlerquote erheblich.
