Das Entgraten von Blechteilen gehört zu den unverzichtbaren Arbeitsschritten in der modernen Blechbearbeitung. Wer Stanz-, Laser- oder Nibbelteile fertigt, kennt das Problem: An den Schnittkanten entstehen scharfe Grate, die nicht nur ein Verletzungsrisiko darstellen, sondern auch die Funktionalität und Lebensdauer der Bauteile erheblich beeinträchtigen können. Ein professionelles Entgraten der Blechteile stellt sicher, dass Werkstücke den geforderten Qualitätsstandards entsprechen, sich sicher handhaben lassen und in nachfolgenden Montage- oder Beschichtungsprozessen einwandfrei funktionieren. In diesem Fachbeitrag erfahren Sie, welche Verfahren zum Einsatz kommen, welche Normen die Gratfreiheit definieren und worauf es bei der Qualitätssicherung ankommt.
Warum das Entgraten von Blechteilen unverzichtbar ist
Bei nahezu jedem trennenden Fertigungsverfahren entstehen an den Werkstückkanten unerwünschte Materialüberstände, sogenannte Grate. Beim Stanzen von Blechteilen bilden sich diese Grate auf der Matrizenseite, beim Laserschneiden können Schmelzperlen und Oxidanhaftungen an der Unterseite auftreten, und beim Scheren entstehen Grate durch den Materialfluss im Schneidspalt. Diese Grate sind weit mehr als ein optischer Mangel. Sie stellen ein ernstzunehmendes Sicherheitsrisiko dar, da bereits ein Grat von wenigen Zehntelmillimetern Höhe ausreicht, um bei der Handhabung Schnittverletzungen zu verursachen. In der industriellen Fertigung, wo Mitarbeiter täglich Hunderte oder Tausende von Blechteilen handhaben, ist die Verletzungsgefahr durch nicht entgratete Kanten eine der häufigsten Ursachen für Arbeitsunfälle an Blechbearbeitungsplätzen.
Neben der Arbeitssicherheit spielt die Kantenqualität auch für die Funktion eines Blechteils eine wichtige Rolle. Grate können die Passgenauigkeit bei der Montage beeinträchtigen, Bauteile oder Verbindungselemente beschädigen und als Kerben lokale Spannungsspitzen begünstigen. Bei wechselnd belasteten Bauteilen kann sich dies nachteilig auf die Dauerfestigkeit auswirken.
Auch für nachfolgende Beschichtungsprozesse ist eine geeignete Kantenvorbereitung von Bedeutung. An scharfen oder unregelmäßigen Kanten können Beschichtungen lokal dünner oder ungleichmäßig ausgebildet sein, wodurch der Korrosionsschutz beeinträchtigt werden kann. ISO 8501-3:2025 definiert hierfür Vorbereitungsgrade für Schweißnähte, Kanten und andere Oberflächenunregelmäßigkeiten an Stahl. Welcher Vorbereitungsgrad erforderlich ist, hängt vom vorgesehenen Beschichtungssystem und der jeweiligen Korrosionsbeanspruchung ab.
Darüber hinaus beeinflusst die Kantenqualität das optische Erscheinungsbild und die Reinigbarkeit des Bauteils. Insbesondere bei sichtbaren Blechteilen sowie bei Anwendungen in der Medizin-, Lebensmittel- und Apparatetechnik können daher erhöhte funktionale, hygienische und optische Anforderungen an die Kantenausführung bestehen.
Manuelles Entgraten: Einsatzgebiete und Grenzen
Das manuelle Entgraten ist nach wie vor in vielen Betrieben verbreitet, insbesondere bei Einzelteilen, Prototypen und kleinen Losgrößen. Dabei kommen Handwerkzeuge wie Entgratmesser, Feilen, Schleifpapier und handgeführte Winkelschleifer zum Einsatz. Der Vorteil liegt in der Flexibilität: Ein erfahrener Facharbeiter kann komplexe Geometrien, Innenausschnitte und schwer zugängliche Bereiche entgraten, die für Maschinen eine Herausforderung darstellen. Zudem ist die Investition in Werkzeuge gering, was das manuelle Entgraten bei kleinen Stückzahlen wirtschaftlich attraktiv macht.
Das manuelle Entgraten bietet vor allem bei Einzelteilen, kleinen Losgrößen und schwer zugänglichen Konturen eine hohe Flexibilität. Ergebnisqualität und Bearbeitungszeit hängen jedoch stark von der Bauteilgeometrie, der Werkzeugwahl und der manuellen Prozessführung ab. Bei regelmäßig wiederkehrenden Arbeiten können zudem repetitive Bewegungen, ungünstige Körperhaltungen und Vibrationen die ergonomische Belastung erhöhen. In der Lohnfertigung können maschinelle Entgratverfahren bei geeigneten Bauteilen und größeren Stückzahlen eine gleichmäßigere Kantenbearbeitung, höhere Produktivität und geringere Stückkosten ermöglichen. Ob eine Automatisierung wirtschaftlich ist, hängt insbesondere von Losgröße, Teilevielfalt, Geometrie, Rüstaufwand und Qualitätsanforderungen ab. In der Praxis werden manuelle und maschinelle Verfahren daher häufig miteinander kombiniert.
Maschinelles Entgraten von Blechteilen: Verfahren im Überblick
Das maschinelle Entgraten hat sich in der industriellen Blechbearbeitung als Standard etabliert. Es bietet reproduzierbare Ergebnisse, kurze Taktzeiten und eine deutlich höhere Wirtschaftlichkeit bei mittleren bis großen Losgrößen. Die wichtigsten Verfahren lassen sich in mechanische, thermische und chemische Methoden unterteilen, wobei jedes Verfahren spezifische Vorteile für bestimmte Anwendungsfälle bietet.
Gleitschleifen und Trowalisieren
Das Gleitschleifen, häufig auch als Trowalisieren bezeichnet, ist ein verbreitetes Verfahren zum Entgraten und Verrunden von Kanten, insbesondere bei kleineren Werkstücken und größeren Stückzahlen. Dabei werden die Bauteile gemeinsam mit Schleifkörpern und einem flüssigen Compound in einer Trommel-, Vibrations- oder Fliehkraftanlage bearbeitet. Durch die Relativbewegung zwischen Werkstücken und Schleifkörpern werden Grate entfernt, Kanten verrundet und Oberflächen je nach Prozessanforderung geglättet.
Keramische Schleifkörper ermöglichen einen vergleichsweise hohen Materialabtrag, während Kunststoffschleifkörper häufig für eine schonendere Bearbeitung eingesetzt werden. Metallische Schleifkörper dienen vor allem zum Glätten, Polieren oder Verdichten der Oberfläche. Das Bearbeitungsergebnis hängt unter anderem von Werkstoff, Bauteilgeometrie, Ausgangsgrat, Schleifkörpern, Compound, Anlagenart und Prozessdauer ab.
Das Verfahren eignet sich besonders für schüttfähige und ausreichend robuste Kleinteile. Bei dünnwandigen, empfindlichen oder ineinander verhakenden Bauteilen muss die Eignung im Einzelfall geprüft werden. Bei geeigneter Teilegeometrie und ausreichender Stückzahl kann das Gleitschleifen eine wirtschaftliche und reproduzierbare Alternative zum manuellen Entgraten darstellen.

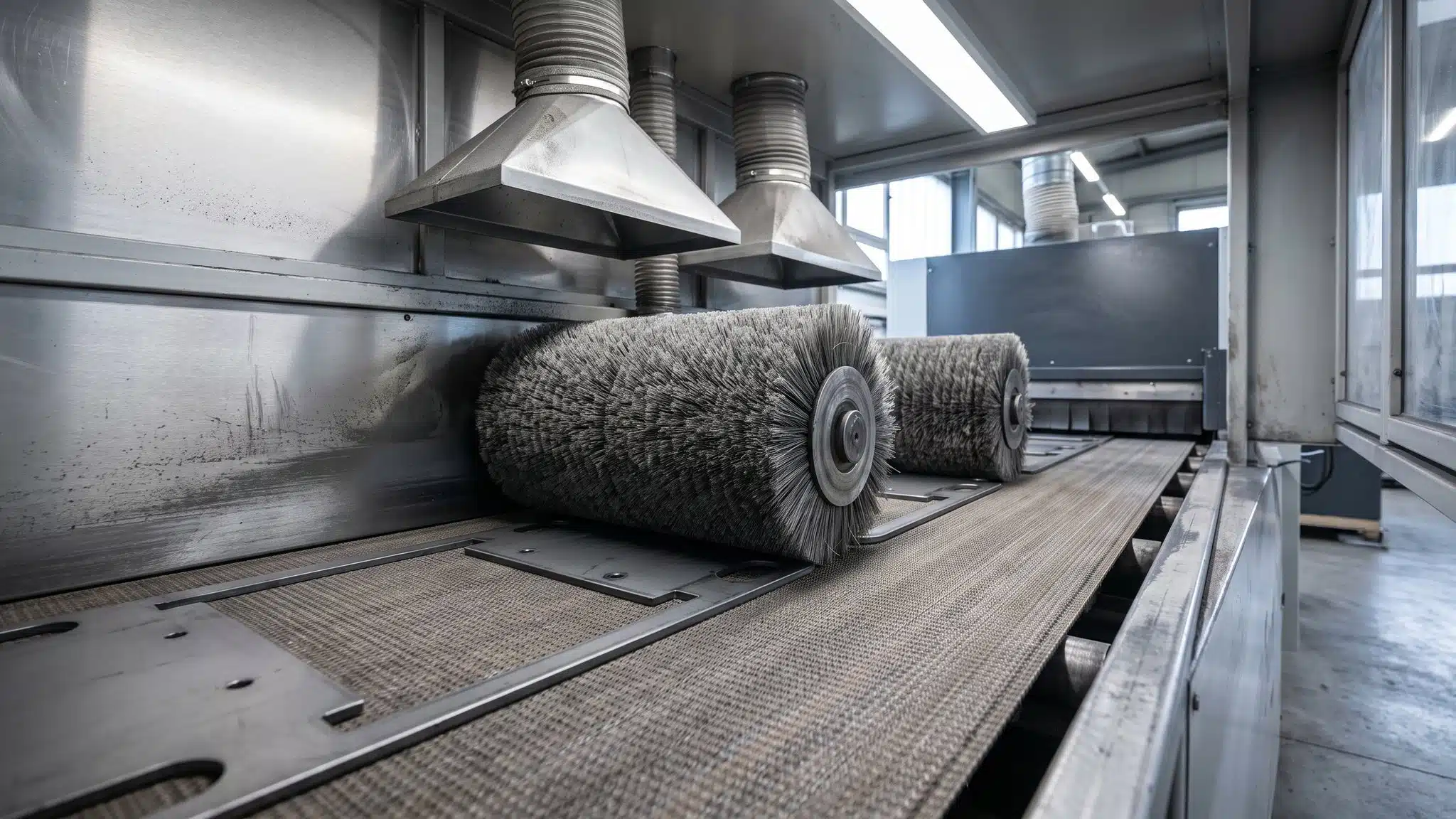

Bürstentgraten und Schleifbandsysteme
Breitbandschleif- und Bürstentgratmaschinen werden häufig zur Bearbeitung flacher Blechteile eingesetzt. In diesen Durchlaufanlagen werden die Werkstücke über ein Transportband durch eine oder mehrere Bearbeitungsstationen geführt. Je nach Anlagenkonfiguration entfernen Schleifaggregate zunächst anhaftende Grate, während rotierende Bürsten oder Lamellenwerkzeuge die Innen- und Außenkanten verrunden. Zusätzliche Aggregate können zur Oberflächenbearbeitung oder zum Erzeugen eines definierten Schliffbildes eingesetzt werden.
Die Auswahl der Schleifmittel und Körnungen richtet sich nach Werkstoff, Gratbildung, gewünschtem Kantenradius und geforderter Oberflächenqualität. Vorschubgeschwindigkeit, bearbeitbare Materialdicke und Arbeitsergebnis sind ebenfalls von der jeweiligen Maschine und der Bauteilgeometrie abhängig. Für eine beidseitige Bearbeitung sind entsprechend ausgestattete Anlagen oder ein weiterer Bearbeitungsdurchlauf erforderlich.
Aufgrund ihrer reproduzierbaren Ergebnisse und der guten Automatisierbarkeit eignen sich diese Verfahren besonders für wiederkehrende Bauteile und größere Stückzahlen, beispielsweise im Vorrichtungsbau und in der industriellen Zulieferfertigung.
Thermisches Entgraten (TEM-Verfahren)
Das thermische Entgraten, auch als Thermische Energiemethode (TEM) oder Explosionsentgraten bezeichnet, ist ein thermisch-chemisches Verfahren zur Entfernung schwer zugänglicher Innen- und Außengrate. Es wird insbesondere bei komplexen Maschinen-, Guss- und Hydraulikbauteilen mit Querbohrungen, Bohrungsverschneidungen oder innenliegenden Kanälen eingesetzt.
Die Werkstücke werden in eine druckfeste Kammer eingebracht, die anschließend mit einem genau dosierten Gemisch aus Sauerstoff und Brenngas gefüllt wird. Durch dessen Zündung entstehen kurzzeitig Temperaturen von etwa 2.500 bis 3.300 °C. Dünne Grate besitzen im Verhältnis zu ihrem Volumen eine große Oberfläche, erreichen daher schnell ihre Zündtemperatur und oxidieren innerhalb weniger Millisekunden. Das massivere Grundmaterial wird aufgrund der sehr kurzen Einwirkzeit vergleichsweise wenig erwärmt.
Welche Grate entfernt werden können, hängt insbesondere von Werkstoff, Gratwurzel, Gratgröße und Bauteilgeometrie ab und muss anhand von Versuchen beurteilt werden. Für den Prozess eignen sich unter anderem zahlreiche Stahl-, Edelstahl-, Guss- und Aluminiumwerkstoffe; Einschränkungen sind jedoch werkstoff- und anwendungsspezifisch zu prüfen. Da Oxidrückstände auf den Bauteilen verbleiben können, kann anschließend eine Reinigung erforderlich sein.
TEM ermöglicht kurze, reproduzierbare Bearbeitungszyklen und kann bei geeigneten Bauteilen sowie wiederkehrenden Stückzahlen wirtschaftlich sein. Ob sich eine eigene Anlage oder die Vergabe an einen spezialisierten Dienstleister lohnt, hängt von Teilevolumen, Kammerauslastung, Automatisierungsgrad und Qualitätsanforderungen ab.
Elektrochemisches Entgraten (ECM)
Das elektrochemische Entgraten (ECM) basiert auf der anodischen Auflösung elektrisch leitfähiger Werkstoffe. Das Werkstück wird als Anode geschaltet, während eine an die Bearbeitungsstelle angepasste Kathode in geringem Abstand zu den zu entgratenden Bereichen positioniert wird. Durch den Arbeitsspalt strömt ein Elektrolyt, beispielsweise auf Basis geeigneter Salzlösungen. Beim Anlegen einer Gleichspannung wird das Gratmaterial gezielt elektrochemisch abgetragen.
Da das Verfahren berührungslos arbeitet, entstehen keine mechanischen Bearbeitungskräfte und nur eine geringe thermische Belastung. Dadurch eignet sich ECM insbesondere für empfindliche, gehärtete oder schwer zerspanbare Bauteile sowie für innenliegende und schwer zugängliche Bearbeitungsstellen. Die Härte des Werkstoffs hat auf den elektrochemischen Abtrag nur einen geringen Einfluss.
Bearbeitungszeit, Kantenqualität und Oberflächenrauheit hängen unter anderem vom Werkstoff, der Gratgröße, der Kathodengeometrie, dem Elektrolyten und den elektrischen Prozessparametern ab. Pauschale Werte lassen sich deshalb nur eingeschränkt angeben. Das Verfahren ermöglicht kurze und gut reproduzierbare Prozesse, erfordert jedoch eine anwendungsspezifische Werkzeugauslegung sowie eine kontrollierte Aufbereitung und Entsorgung des Elektrolyten. Eingesetzt wird es unter anderem für Präzisionsbauteile in der Automobiltechnik, Hydraulik, Luftfahrt und Medizintechnik.
Wasserstrahlentgraten und Hochdruckentgraten
Beim Hochdruckwasserstrahlentgraten werden Grate durch die kinetische Energie eines gezielt geführten Wasserstrahls entfernt. Je nach Anlage, Werkstoff und Gratbeschaffenheit kommen Drücke von einigen hundert bis über 1.000 bar zum Einsatz. Das Verfahren eignet sich insbesondere für spanend bearbeitete Bauteile mit Querbohrungen, tiefen Kanälen oder schwer zugänglichen Innenkonturen. Gleichzeitig können lose Partikel und Bearbeitungsrückstände entfernt werden.
Da in der Regel ohne mechanischen Werkzeugkontakt gearbeitet wird, lassen sich auch empfindliche oder geometrisch komplexe Bauteile bearbeiten. Eine mögliche Beeinträchtigung der Oberfläche oder funktionsrelevanter Kanten muss jedoch durch anwendungsspezifische Versuche ausgeschlossen werden. Prozessdruck, Düsenabstand, Auftreffwinkel und Bearbeitungszeit werden daher auf Werkstoff und Grat ausgelegt.
Das Verfahren verwendet üblicherweise Wasser ohne abrasive Zusätze. Dadurch entstehen keine Schleifmittelrückstände; dennoch sind Wasserverbrauch, Energiebedarf, Filtration, Trocknung und gegebenenfalls Korrosionsschutz zu berücksichtigen. Abrasivwasserstrahlen mit zugesetzten Schneidmitteln stellt eine gesonderte Verfahrensvariante dar und ist für das präzise Entgraten empfindlicher Bauteile nur bedingt geeignet.
Aufgrund seiner guten Automatisierbarkeit wird das Hochdruckwasserstrahlentgraten unter anderem in der Automobilindustrie und im Sondermaschinenbau in Bearbeitungs- und Reinigungszellen integriert. Die erreichbaren Taktzeiten hängen von Bauteilgeometrie, Anzahl der Bearbeitungsstellen und Anlagenkonzept ab.
Normen und Richtlinien: DIN ISO 13715 und weitere Standards
Die DIN EN ISO 13715:2020-01 legt fest, wie Werkstückkanten mit unbestimmter Form in technischen Zeichnungen angegeben und bemaßt werden. Sie ist nicht ausschließlich auf Blechteile beschränkt, sondern gilt allgemein für Kanten, deren genaue geometrische Form – beispielsweise als definierte Fase oder Verrundung – nicht festgelegt ist. Die zugrunde liegende internationale Norm ISO 13715:2017 wurde zuletzt 2024 bestätigt. Die Vorzeichen kennzeichnen die zulässige Abweichungsrichtung von der theoretisch idealen Kante: Ein Pluszeichen steht für zulässigen Materialüberschuss, beispielsweise einen Grat. Ein Minuszeichen beschreibt eine Abtragung gegenüber der idealen Kante, etwa durch Kantenbruch oder Verrundung. Das Zeichen „±“ lässt Abweichungen in beide Richtungen zu. Die zugehörigen Zahlenwerte begrenzen die zulässige Abweichung; feste Grathöhenklassen gibt die Norm jedoch nicht vor.
Welche Kantenausführung erforderlich ist, muss anhand der Funktion, Verletzungsgefahr, Montagebedingungen und nachfolgenden Oberflächenbehandlung festgelegt werden. Vorgaben wie eine maximal zulässige Grathöhe von 0,1 mm können für bestimmte Blechteile sinnvoll sein, sind jedoch keine allgemeingültige Standardanforderung. Die Erreichbarkeit muss abhängig von Werkstoff, Ausgangsgrat, Bauteilgeometrie und Entgratverfahren geprüft werden.
Ergänzend zur DIN EN ISO 13715 kann die DIN ISO 2768-1 für Allgemeintoleranzen von Längen- und Winkelmaßen ohne individuelle Toleranzangabe relevant sein. Sie unterscheidet die Toleranzklassen f (fein), m (mittel), c (grob) und v (sehr grob). Diese Klassen beziehen sich jedoch nicht unmittelbar auf Grathöhen oder Kantenzustände. So beträgt beispielsweise die Grenzabweichung der Klasse f bei linearen Nennmaßen über 0,5 bis 6 mm ±0,05 mm. Welche Toleranzklasse anzuwenden ist, richtet sich nach Bauteilfunktion, Fertigungsverfahren und Kundenvorgabe.
Allgemeine geometrische Spezifikationen werden heute in der DIN EN ISO 22081 behandelt, welche die frühere DIN ISO 2768-2 ersetzt. Für die Angabe und Beurteilung der profilhaften Oberflächenbeschaffenheit ist die Normenreihe DIN EN ISO 21920 maßgeblich. Deren Teil 3 ersetzt unter anderem die frühere DIN EN ISO 4288.
Für die Qualitätsprüfung entgrateter Blechteile müssen Maßtoleranzen, Kantenzustand und Oberflächenbeschaffenheit getrennt betrachtet werden. Anforderungen an zulässige Grate, Kantenbrüche oder Verrundungen sollten daher in der technischen Zeichnung eindeutig festgelegt und mit einem geeigneten Prüfverfahren verknüpft werden.
In der Praxis sind neben den allgemeinen DIN- und ISO-Normen häufig branchenspezifische sowie kundeneigene Anforderungen zu berücksichtigen. In der Automobilindustrie können dazu VDA-Regelwerke, Werksnormen der Fahrzeughersteller und projektspezifische Zeichnungsvorgaben gehören.
In der Luft- und Raumfahrt stellt die EN-9100-Reihe besondere Anforderungen an das Qualitätsmanagement, die Prozesslenkung, Dokumentation und Rückverfolgbarkeit. Konkrete Vorgaben zur Kantenqualität ergeben sich jedoch in der Regel aus technischen Zeichnungen, Bauteilspezifikationen und kundenspezifischen Qualitätsanforderungen.
Die jeweils gültigen Vorgaben sollten deshalb bereits bei Angebotsprüfung, Arbeitsvorbereitung und Prüfplanung berücksichtigt werden. Entscheidend ist nicht die pauschale Anwendung möglichst vieler Normen, sondern die eindeutige Ermittlung und zuverlässige Umsetzung der für den jeweiligen Auftrag geltenden Anforderungen.
Oberflächenrauheit und Kantenqualität: Messgrößen und Anforderungen
Die Qualität einer Entgratung wird in erster Linie anhand des verbleibenden Restgrats, der Kantengeometrie und möglicher Oberflächenbeschädigungen bewertet. Je nach Anwendung können beispielsweise eine maximal zulässige Grathöhe, ein definierter Kantenbruch oder ein bestimmter Kantenradius vorgegeben werden. Die Oberflächenrauheit ist eine ergänzende Kenngröße, sofern auch die bearbeiteten Flächen funktionale oder hygienische Anforderungen erfüllen müssen.
Für allgemeine Blechteile werden Rauheitswerte nicht pauschal durch den Entgratprozess festgelegt, sondern ergeben sich aus Zeichnung, Funktion und anschließendem Oberflächenprozess. In der Lebensmittelindustrie kann für produktberührende Flächen beispielsweise ein Ra-Wert von höchstens 0,8 µm gefordert sein; die konkrete Anforderung hängt jedoch vom Hygienekonzept und den anzuwendenden Regelwerken ab. In der Medizintechnik können für bestimmte Funktionsflächen noch geringere Rauheiten erforderlich sein.
Solche Oberflächenqualitäten lassen sich je nach Werkstoff und Ausgangszustand durch Feinschleifen, Polieren, Elektropolieren oder eine Kombination mehrerer Verfahren erzielen. Kantenzustand und Flächenrauheit sollten in der technischen Spezifikation getrennt und eindeutig definiert werden.
Neben dem arithmetischen Mittenrauwert Ra kann die maximale Höhe des Rauheitsprofils Rz zur Beurteilung einer Oberfläche herangezogen werden. Da Rz stärker auf ausgeprägte Profilspitzen und -täler reagiert, ergänzen sich beide Kennwerte. Welche Rauheitswerte erforderlich sind, hängt vom Werkstoff, der Vorbehandlung, dem Beschichtungssystem und den späteren Einsatzbedingungen ab.
Die DIN EN ISO 8503 beschreibt Verfahren zur Beurteilung des Oberflächenprofils gestrahlter Stahloberflächen. Sie gibt jedoch keine allgemeingültige Rautiefe für sämtliche beschichtungsvorbereiteten Blechteile vor. Das erforderliche Profil muss vielmehr auf das vorgesehene Beschichtungssystem und dessen Herstellerangaben abgestimmt werden.
Auch die Kantengeometrie beeinflusst die Beschichtungsqualität. An scharfen Kanten kann die wirksame Schichtdicke geringer ausfallen, wodurch Schwachstellen im Korrosionsschutz entstehen können. Grate sollten deshalb entfernt und beanspruchte Kanten entsprechend der geforderten Schutzwirkung gebrochen oder verrundet werden. Ein pauschaler Mindestradius lässt sich für Pulverbeschichtungen jedoch nicht festlegen. Bei erhöhten Korrosionsschutzanforderungen können definierte Vorbereitungsgrade nach DIN EN ISO 8501-3 oder projektspezifische Kantenvorgaben herangezogen werden.
Damit ist das Entgraten und Verrunden ein wichtiger Bestandteil der Beschichtungsvorbereitung, dessen Ausführung bereits bei Konstruktion, Arbeitsvorbereitung und Qualitätsplanung berücksichtigt werden sollte.
Qualitätsprüfung entgrateter Blechteile
Die systematische Qualitätsprüfung ist unerlässlich, um die Wirksamkeit des Entgratprozesses sicherzustellen und Reklamationen zu vermeiden. Die Prüfung erfolgt auf mehreren Ebenen. Die visuelle Inspektion ist der erste Prüfschritt und wird bei Serienteilen häufig als 100-Prozent-Kontrolle durchgeführt. Geschulte Prüfer erkennen verbleibende Grate, Kratzer und Oberflächendefekte zuverlässig, wobei eine geeignete Beleuchtung mit Auflicht und Streiflicht die Erkennbarkeit deutlich verbessert.
Für die quantitative Bewertung der Oberflächenbeschaffenheit können taktile Tastschnittgeräte eingesetzt werden. Die Auswertung profilhafter Oberflächenkenngrößen wie Ra und Rz erfolgt nach der aktuellen Normenreihe DIN EN ISO 21920. Die Anforderungen an Tastschnittgeräte werden unter anderem in DIN EN ISO 3274 beschrieben. Die erreichbare Messunsicherheit hängt von Gerät, Tastspitze, Messstrecke, Filterung und Oberflächenbeschaffenheit ab.
Für die berührungslose und flächige Erfassung von Oberflächen und Kantengeometrien stehen optische Verfahren wie Konfokalmikroskopie, Fokusvariation oder Weißlichtinterferometrie zur Verfügung. Abhängig von Messbereich, Optik und Oberflächenreflexion lassen sich damit Kantenradien, Restgrate und Oberflächenstrukturen dreidimensional erfassen. Nicht jedes Verfahren eignet sich jedoch gleichermaßen für steile Flanken, reflektierende Werkstoffe oder schwer zugängliche Kanten.
In automatisierten Fertigungslinien können kamerabasierte Inspektionssysteme zur Erkennung sichtbarer Grate, Kantenfehler oder Beschädigungen eingesetzt werden. Auflösung, Prüfgeschwindigkeit und Erkennungsleistung müssen dabei auf Bauteilgeometrie, Fördertechnik und Fehlergröße abgestimmt werden. Eine automatisierte Prüfung sämtlicher Teile ist technisch möglich, setzt jedoch eine eindeutig definierte Prüfaufgabe und eine geeignete Anlagenkonfiguration voraus.
Die statistische Prozesslenkung (SPC) kann eingesetzt werden, um die Stabilität eines Entgratprozesses fortlaufend zu überwachen. Durch definierte Stichproben, geeignete Messmerkmale und deren Auswertung in Regelkarten lassen sich Veränderungen und Trends frühzeitig erkennen. Darauf aufbauend können Ursachen untersucht und erforderliche Korrekturmaßnahmen eingeleitet werden.
Für quantitativ messbare Merkmale wie Restgrathöhe oder Kantenradius kann zusätzlich die Prozessfähigkeit bewertet werden. Ein Cpk-Wert von mindestens 1,33 ist insbesondere in der Automobilindustrie eine häufig anzutreffende Kundenanforderung, gilt jedoch nicht pauschal für jeden Prozess. Voraussetzung für eine belastbare Bewertung sind ein statistisch beherrschter Prozess, ein geeignetes Messsystem und ausreichend viele repräsentative Messwerte. Eine konsequente Prozessüberwachung unterstützt die Einhaltung der geforderten Prozessfähigkeit, kann sie allein jedoch nicht gewährleisten.
Kostenfaktoren beim Entgraten von Blechteilen
Die Kosten für das Entgraten von Blechteilen werden von zahlreichen Faktoren beeinflusst. Dazu gehören insbesondere Werkstoff, Bauteilgröße, Geometrie, Ausgangsgrat, geforderte Kantenqualität, Losgröße und gewähltes Entgratverfahren.
Beim manuellen Entgraten bestimmen vor allem Bearbeitungszeit und Personalkosten den Aufwand. Das Verfahren kann bei Einzelteilen, kleinen Serien und schwer zugänglichen Konturen wirtschaftlich sein, während der Aufwand bei größeren Stückzahlen entsprechend zunimmt.
Maschinelle Verfahren wie Bürstentgraten oder Gleitschleifen können bei geeigneten Bauteilen und ausreichender Auslastung die Bearbeitungszeit und damit die Stückkosten reduzieren. Gleichzeitig sind Rüstzeiten, Maschinenkosten, Energieverbrauch, Verschleißmittel und gegebenenfalls nachfolgende Reinigungsprozesse zu berücksichtigen. Sonderverfahren wie das thermische oder elektrochemische Entgraten erfordern zudem eine anwendungsspezifische Prozessauslegung.
Welches Verfahren wirtschaftlich ist, lässt sich daher nur anhand der konkreten Bauteile, Stückzahlen und Qualitätsanforderungen beurteilen.
Die Investitionskosten für Entgratmaschinen variieren erheblich. Als grobe Orientierung können einfache Bürstentgratmaschinen je nach Ausführung ab etwa 30.000 Euro erhältlich sein. Automatisierte Breitbandschleifmaschinen mit mehreren Bearbeitungsaggregaten bewegen sich häufig im niedrigen bis mittleren sechsstelligen Bereich; bei umfangreicher Ausstattung können Investitionen von etwa 150.000 bis 500.000 Euro entstehen. Hinzu kommen gegebenenfalls Kosten für Absaugung, Fördertechnik, Automatisierung, Installation und Schulung. Die genannten Beträge sind unverbindliche Richtwerte und müssen anhand konkreter Angebote geprüft werden.
Bei der Wirtschaftlichkeitsbetrachtung sind neben Anschaffung, Betrieb und Instandhaltung auch Rüstaufwand, Auslastung, Personalbedarf und Qualitätsgewinn zu berücksichtigen. Fehlerhafte Entgratung kann durch Sortieraktionen, Nacharbeit, Ersatzlieferungen oder Produktionsunterbrechungen erhebliche Folgekosten verursachen, die bei größeren Reklamationen durchaus einen fünfstelligen Betrag erreichen können.
Ob und innerhalb welchen Zeitraums sich eine Entgratanlage amortisiert, hängt vom Teilespektrum, den Stückzahlen, den bisherigen Bearbeitungszeiten und den Qualitätsanforderungen ab und sollte individuell berechnet werden.
Automatisierung und Zukunftstrends beim Entgraten
Die Automatisierung des Entgratprozesses schreitet mit hoher Geschwindigkeit voran. Moderne Fertigungslinien integrieren das Entgraten nahtlos in den Gesamtprozess, sodass Blechteile nach dem Stanzen oder Laserschneiden ohne manuelle Zwischenschritte direkt entgratet werden. Robotergestützte Entgratsysteme, ausgestattet mit kraft- und momentengeregelten Spindeln, können sich an wechselnde Werkstückgeometrien anpassen und erzielen reproduzierbare Ergebnisse mit Positioniergenauigkeiten von plus/minus 0,05 mm. Der Einsatz kollaborativer Roboter (Cobots) ermöglicht es, auch in kleineren Betrieben flexible Entgratlösungen zu implementieren, ohne die gesamte Fertigung umstrukturieren zu müssen.
Künstliche Intelligenz und maschinelles Lernen halten Einzug in die Entgrattechnik. Kamerabasierte Systeme mit neuronalen Netzen erkennen Grate automatisch und steuern den Entgratprozess adaptiv. Sensordatenanalyse ermöglicht eine vorausschauende Wartung der Entgratwerkzeuge, sodass der Werkzeugwechsel nicht nach starren Intervallen, sondern basierend auf dem tatsächlichen Verschleißzustand erfolgt. Dies reduziert sowohl die Werkzeugkosten als auch das Risiko von Qualitätsabweichungen durch verschlissene Werkzeuge. Im Bereich des Betriebsmittelbaus werden zunehmend maßgeschneiderte Entgratvorrichtungen entwickelt, die exakt auf die Werkstückgeometrie abgestimmt sind und höchste Prozesssicherheit gewährleisten.
Ein weiterer wichtiger Trend ist die zunehmende Integration von Entgraten und Oberflächenfinish in einem einzigen Prozessschritt. Kombinationsmaschinen, die Entgraten, Kantenverrunden, Schleifen und Oberflächenfeinbearbeitung in einem Durchlauf erledigen, reduzieren die Durchlaufzeit und den Flächenbedarf in der Fertigung erheblich. Die Vernetzung dieser Maschinen über Industrie-4.0-Plattformen ermöglicht eine Echtzeit-Überwachung der Prozessparameter und eine lückenlose Rückverfolgbarkeit jedes einzelnen Werkstücks, was insbesondere für die Medizintechnik und die Luftfahrtindustrie von entscheidender Bedeutung ist.
Materialspezifische Herausforderungen beim Entgraten
Die Wahl des geeigneten Entgratverfahrens hängt unter anderem vom Werkstoff der Blechteile ab. Weitere wichtige Kriterien sind Gratart und -größe, Bauteilgeometrie, Blechdicke, geforderter Kantenradius sowie die gewünschte Oberflächenqualität.
Baustähle wie S235JR und S355J2 lassen sich mit unterschiedlichen mechanischen und maschinellen Verfahren entgraten. Häufig kommen Breitbandschleif- oder Bürstentgratmaschinen zum Einsatz. Art und Körnung der Schleifmittel werden dabei auf Ausgangsgrat, Materialdicke und gewünschtes Bearbeitungsergebnis abgestimmt; eine allgemein optimale Körnung lässt sich nicht festlegen.
Bei nichtrostenden Stählen wie 1.4301 oder 1.4571 ist besonders auf die Vermeidung von Fremdeisenkontamination zu achten. Partikel aus unlegiertem Stahl können auf die Oberfläche übertragen werden und später zu Fremdrost führen. Deshalb sollten ausschließlich geeignete Schleifmittel und Bürsten verwendet werden, die nicht zuvor für Baustahl eingesetzt wurden. Auch Werkzeuge, Transportmittel, Arbeitsplätze und nachfolgende Bearbeitungsschritte sind in das Kontaminationsmanagement einzubeziehen. Abhängig von Anwendung und Oberflächenanforderung kann anschließend eine chemische Reinigung, Passivierung oder Beizung erforderlich sein.
Aluminiumlegierungen wie EN AW-5754 und EN AW-6082 können beim mechanischen Entgraten zum Schmieren und zum Zusetzen der Schleifmittel neigen. Deshalb werden auf Aluminium abgestimmte, möglichst offen gestreute Schleifmittel und geeignete Prozessparameter eingesetzt. Insbesondere Anpressdruck, Bearbeitungsgeschwindigkeit und Wärmeentwicklung müssen so gewählt werden, dass Materialaufschmierungen und Oberflächenbeschädigungen vermieden werden.
Kupfer und viele Messinglegierungen lassen sich aufgrund ihrer vergleichsweise geringen Härte grundsätzlich gut bearbeiten. Ihre hohe Duktilität kann jedoch ebenfalls zu Schmieren oder zur Bildung von Sekundärgraten führen. Dünnwandige Bauteile und empfindliche Kanten erfordern daher eine schonende Bearbeitung mit angepasstem Anpressdruck.
Hochfeste Stähle und Titanlegierungen können aufgrund ihrer Festigkeit, Zähigkeit und teilweise geringen Wärmeleitfähigkeit erhöhte Anforderungen an Werkzeuge und Prozessführung stellen. Welches Entgratverfahren geeignet ist, hängt von Legierung, Bauteilgeometrie, Gratbeschaffenheit und geforderter Kantenqualität ab. Neben mechanischen Verfahren können bei komplexen oder schwer zugänglichen Konturen auch elektrochemische oder andere Spezialverfahren zum Einsatz kommen. Eine Kombination mehrerer Verfahren ist möglich, aber nicht grundsätzlich erforderlich.
Häufig gestellte Fragen
Was bedeutet „Entgraten“ bei Blechteilen?
Entgraten bezeichnet das Entfernen von Graten, also unerwünschten Materialüberständen, die bei trennenden Fertigungsverfahren wie Stanzen, Laserschneiden oder Scheren an den Schnittkanten von Blechteilen entstehen. Ziel ist es, scharfe Kanten zu beseitigen, um die Verletzungsgefahr zu reduzieren, die Bauteilfunktion sicherzustellen und eine optimale Grundlage für nachfolgende Beschichtungsprozesse zu schaffen. Die DIN EN ISO 13715 legt fest, wie Werkstückkanten mit unbestimmter Form in technischen Zeichnungen angegeben und bemaßt werden.
Welche Verfahren eignen sich am besten zum Entgraten von Blechteilen?
Die Wahl des optimalen Entgratverfahrens hängt von der Stückzahl, der Werkstückgeometrie und den Qualitätsanforderungen ab. Für flache Blechteile in Serienfertigung sind Durchlauf-Bürstentgratmaschinen und Breitbandschleifmaschinen die wirtschaftlichste Lösung. Für Kleinteile eignet sich das Gleitschleifen hervorragend. Komplexe Geometrien mit Innenausschnitten können durch thermisches Entgraten (TEM) oder elektrochemisches Entgraten (ECM) gratfrei bearbeitet werden. Bei kleinen Stückzahlen und Prototypen ist manuelles Entgraten nach wie vor eine praktikable Option.
Welche Normen gelten für das Entgraten von Blechteilen?
Eine zentrale Norm für die zeichnerische Angabe von Kantenzuständen ist die DIN EN ISO 13715. Sie legt fest, wie Werkstückkanten mit unbestimmter Form angegeben und bemaßt werden, definiert jedoch keine festen Grathöhenklassen.
Ergänzend kann die DIN ISO 2768-1 für Allgemeintoleranzen von Längen- und Winkelmaßen ohne individuelle Toleranzangabe herangezogen werden. Anforderungen an die profilhafte Oberflächenbeschaffenheit und deren Beurteilung werden heute in der Normenreihe DIN EN ISO 21920 behandelt, welche die früheren DIN EN ISO 4287 und DIN EN ISO 4288 ersetzt.
In der Automobilindustrie können zusätzlich VDA-Regelwerke, herstellerspezifische Werksnormen und kundeneigene Zeichnungsvorgaben gelten. Für die Luft- und Raumfahrt ist die EN-9100-Reihe insbesondere hinsichtlich Qualitätsmanagement, Prozesslenkung, Dokumentation und Rückverfolgbarkeit relevant. Konkrete Anforderungen an die Kantenqualität ergeben sich jedoch in der Regel aus Zeichnungen und Bauteilspezifikationen.
Was kostet das Entgraten von Blechteilen?
Die Kosten für das Entgraten variieren erheblich und hängen unter anderem von Verfahren, Bauteilgeometrie, Bearbeitungszeit und Stückzahl ab. Beim manuellen Entgraten bestimmen insbesondere der erforderliche Zeitaufwand und die betrieblichen Verrechnungssätze die Kosten. Rüst-, Prüf- und Gemeinkosten können zusätzlich anfallen.
Maschinelle Verfahren wie Bürstentgraten oder Gleitschleifen können bei geeigneten Bauteilen und größeren Stückzahlen deutlich niedrigere Stückkosten ermöglichen. Pauschale Werte sind jedoch nur eingeschränkt aussagekräftig, da Auslastung, Rüstaufwand, Bearbeitungszeit, Energie- und Verschleißkosten berücksichtigt werden müssen.
Als grobe Orientierung beginnen die Investitionskosten einfacher Entgratsysteme teilweise bei etwa 30.000 Euro. Hochautomatisierte Anlagen mit mehreren Bearbeitungsaggregaten und umfangreicher Peripherie können Investitionen von 500.000 Euro überschreiten. Die genannten Werte sind unverbindliche Richtgrößen und müssen anhand konkreter Angebote geprüft werden.
Welche Oberflächenrauheit wird beim Entgraten erreicht?
Die erreichbare Oberflächenrauheit hängt vom Ausgangszustand des Werkstücks, dem Entgratverfahren, dem Werkstoff sowie den eingesetzten Schleifmitteln und Prozessparametern ab. Bei Bürstentgratmaschinen beeinflussen insbesondere Bürstentyp, Körnung, Anpressdruck und Vorschubgeschwindigkeit das Ergebnis. Beim Gleitschleifen spielen zusätzlich Schleifkörper, Compound und Bearbeitungsdauer eine wesentliche Rolle.
Pauschale Ra-Werte lassen sich den einzelnen Entgratverfahren nur eingeschränkt zuordnen. Dies gilt besonders für das elektrochemische Entgraten, da der Materialabtrag gezielt an der Bearbeitungsstelle erfolgt und nicht zwangsläufig die gesamte Bauteiloberfläche verändert. Die erreichbare Rauheit sollte daher durch Bauteilversuche ermittelt und an der eindeutig definierten Funktionsfläche gemessen werden.
Für allgemeine Maschinenbauteile, hygienisch relevante Bauteile oder Medizinprodukte gelten keine branchenweit einheitlichen Rauheitswerte. Anforderungen wie Ra ≤ 0,8 µm in hygienischen Anwendungen oder noch geringere Werte in der Medizintechnik können je nach Einsatzbereich gefordert sein, müssen jedoch aus Zeichnung, Kundenspezifikation und anzuwendendem Regelwerk hervorgehen. Kantenzustand und Flächenrauheit sind dabei getrennt zu spezifizieren und zu prüfen.
Warum ist das Entgraten vor dem Beschichten so wichtig?
Grate und scharfe Kanten können die Qualität nachfolgender Beschichtungen beeinträchtigen. Bei Pulverbeschichtungen kann die wirksame Schichtdicke an ungünstig ausgebildeten Kanten geringer sein als auf ebenen Flächen. Dadurch können Schwachstellen entstehen, an denen Korrosion früher einsetzt. Wie stark dieser Effekt ausfällt, hängt von Kantengeometrie, Vorbehandlung, Pulverlacksystem und Applikationsparametern ab.
Die DIN EN ISO 8501-3 beschreibt Vorbereitungsgrade für Schweißnähte, Kanten und andere Oberflächenbereiche von Stahlbauteilen vor dem Auftragen von Beschichtungsstoffen. Erforderliche Kantenradien oder Kantenbrüche müssen anhand des Beschichtungssystems und der geforderten Korrosionsschutzklasse festgelegt werden.
Auch bei galvanischen Beschichtungen können Grate und scharfe Kanten eine ungleichmäßige Schichtverteilung verursachen. Aufgrund der erhöhten Stromdichte kann es an hervorstehenden Kanten zu lokalen Schichtverdickungen kommen, während andere Bereiche schwächer beschichtet werden. Eine geeignete Entgratung und Kantenvorbereitung verbessert daher die Voraussetzungen für eine gleichmäßige Beschichtung und kann die Beständigkeit des Bauteils erhöhen.
